Zeroplus LAP-F140512M logic analyser
Détails

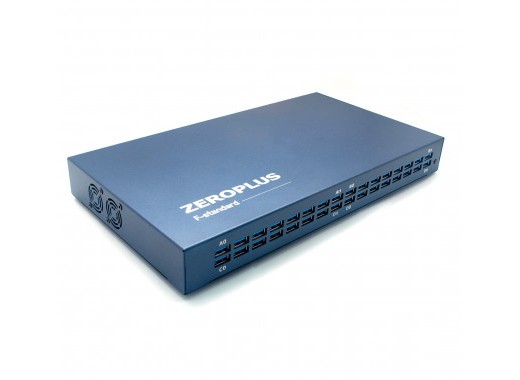

Le Zeroplus LAP-F140512M est la version 40 canaux de la série LAP-F1 de Zeroplus, avec une mémoire minimale de 512 Mbit par canal. Ces analyseurs logiques de la série LAP-F1 sont des analyseurs logiques polyvalents et basés sur PC, qui offrent une fréquence d'échantillonnage élevée, un grand nombre de canaux et un grand nombre de canaux dans un seul instrument.
Caractéristiques générales
Tous les analyseurs logiques de la série LAP-F1 fonctionnent sous Windows 32 et 64 bits. En outre, le matériel à l'intérieur de cet analyseur comprend une puce FPGA haute performance Xilinx et des sondes actives exclusives qui améliorent la précision et la stabilité de l'échantillonnage. La vaste bibliothèque de protocoles comprend au moins 110 décodeurs de protocoles. En outre, diverses options sont disponibles, telles que le "streaming direct de données" et le décodage eMMC. L'option "channel folding" est désormais incluse en standard, ce qui permet de combiner la mémoire de plusieurs canaux inactifs pour augmenter la profondeur de la mémoire. De plus, une connexion USB 3.0 est disponible pour un transfert de données rapide.
Interface utilisateur
L'interface utilisateur du logiciel de la série LAP-F1 est similaire à celle de la série LAP-C, puisqu'elle permet également un débogage facile, mais elle se présente sous une forme noire et moderne. Toutes les fonctions sont accessibles à partir du menu principal et il est également possible d'accéder aux fonctions favorites directement à partir de la barre d'icônes d'accès direct personnalisable. Les paramètres habituels de canal et de déclenchement occupent la partie gauche de l'écran, tandis qu'à droite, un panneau de contrôle facilite l'accès aux paramètres d'acquisition les plus courants. La partie inférieure de l'écran donne accès aux fenêtres d'analyse auxiliaires. Une image de l'interface utilisateur est présentée ci-dessous.
Modèles
Les modèles de la série LAP-F1 se distinguent principalement par la profondeur de mémoire et les canaux. Vous trouverez ci-dessous une vue d'ensemble des différences entre tous les modèles.
| Modèle | Canaux | Profondeur de mémoire [Mbit] | Prix |
|---|---|---|---|
| LAP-F140512M | 40 | 512 Mbit (40 canaux) 1 Gbit (16 canaux) |
|
| LAP-F16464M | 64 | 64 Mbit (64 canaux) 128 Mbit (32 canaux) 256 Mbit (16 canaux) 512 Mbit (8 canaux) 1Gbit (4 canaux) |
|
| LAP-F164256M | 64 | 256 Mbit (64 canaux) 512 Mbit (32 canaux) 1Gbit (16 canaux) |
|
| LAP-F16464M | 64 | 512 Mbit (64 canaux) 1Gbit (32 canaux) |
Spécifications de la série LAP-F1
| Largeur de bande | 200 MHz |
| Résolution verticale | 12 bits, 2,44 mV/pas |
| Impédance d'entrée | 190 à 500 k&ohm ; (±10%) |
| Capacité d'entrée | 4,3 à 8,2 pF (± 2pF) |
| Système d'exploitation | Windows 8.1 et 7 32 et 64 bits |
| Connectivité | USB 3.0 (de préférence), USB 2.0 (compatible) |
| Dimensions de l'appareil | 322 x 180 x 38 mm |
| Poids | ~4,1 - 4,4 kg |
Pour plus d'informations, veuillez vous référer au manuel et à la fiche technique.
Fonctions logicielles importantes de la série LAP-F1
Les modèles de la série LAP-F1 contiennent de nombreuses fonctions logicielles. Ce tableau présente certaines des fonctions logicielles les plus importantes.
| Ajouter des barres | Sauvegarde automatique | Exécution automatique | Mises à jour automatiques |
| Connexion DSO | Compression des fichiers | Exportation de fichiers | Description générale du logiciel |
| Langues multiples | Vue de la mémoire | Navigateur | Liste de paquets |
| Pré/post déclenchement | Décodeurs de protocole (>110) | Déclencheurs de protocole (HW) | Activité du signal en temps réel |
| Liste des états et vue de la forme d'onde | Statistiques | Informations sur la trace | Délai de déclenchement |
| Événements de déclenchement | Entrée/sortie du déclencheur | Marque de déclenchement | Compteur de passes de déclenchement |
| Niveau de séquence de déclenchement | Tension de déclenchement | Personnalisation de la forme d'onde et de l'interface utilisateur | Zoom et panoramique |
De plus amples informations sur ces fonctions ou d'autres fonctions peuvent être trouvées sur la page web du logiciel Zeroplus.
De plus amples informations sur les différents décodeurs de protocole sont disponibles sur la page web des décodeurs de protocole de Zeroplus.
Les fonctions logicielles de la série LAP-F1 peuvent être téléchargées à partir de la page web de téléchargement des logiciels Zeroplus.
Accessoires
Les accessoires fournis avec les analyseurs logiques de la série LAP-F1 dépendent du nombre de canaux. Le tableau ci-dessous énumère tous les éléments de l'emballage.
| Canaux | 40 | 64 |
| CD avec pilote, logiciel et manuel | 1 | 1 |
| Sondes eMMC | 4 | 4 |
| Sonde d'entrée d'horloge eMMC | 1 | 1 |
| Câble USB 3.0 (type A-A 32,5 cm) | 25 | 37 |
| Paire de câbles de signal/mise à la terre | 40 | 64 |
| Connecteur à clipser | 80 | 128 |
| Câble USB 3.0 PC-LAP F1 | 1 | 1 |
| Câble BNC | 1 | 1 |
| Cordon d'alimentation | 1 | 1 |
| Câble d'alimentation | 1 | 1 |
Options
Toutes les options dont le texte est en bleu offrent un lien cliquable vers le produit. Ces options peuvent être fournies avec l'appareil ou commandées ultérieurement.
Logiciel
| Avec des sondes eMMC spéciales et 32 canaux sur 2 GHz, l'eMMC peut être entièrement décodée et déclenchée. L'option d'enregistrement à long terme est également incluse. | |
| Avec l'acquisition à long terme, l'appareil peut transmettre des données directement à un ordinateur pendant une très longue période, par exemple pour effectuer des tests de combustion. |
Accessoires
Téléchargements
| LAP-F User Guide |  (5.87 MB) | Télécharger |
