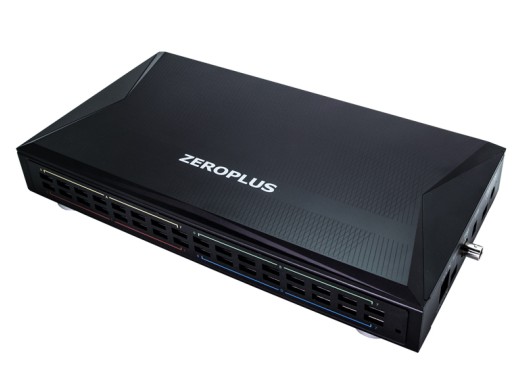

Analyseur de protocole Zeroplus Bus Expert II
Détails
Le Zeroplus Bus Expert II est un analyseur de protocole sur PC dédié à l'eMMC/SD. Il est doté d'un profondeur de mémoire minimale de 2 Gbit par voie, avec un total de 32 voies ayant chacun une fréquence d'échantillonnage de 2 GHz.
En pratique, cela signifie que presque tous les signaux numériques peuvent être enregistrés, stockés et analysés sans distorsion et avec une grande précision.
Cet appareil dispose de deux modes différents : le mode analyseur logique, qui capture les signaux numériques et affiche leur forme d'onde, et le mode analyseur de protocole, qui capture les paquets et affiche une liste de tous les paquets capturés. Chaque mode a ses avantages. Le mode analyseur logique est destiné à vérifier les temps et les pépins, tandis que le mode analyseur de protocole est destiné aux longues captures de plusieurs paquets.
De plus, le mode analyseur de paquets est capable de stocker les paquets capturés sur votre ordinateur, ce qui permet d'effectuer de longues acquisitions. Enfin, cet analyseur de protocole est livré avec un logiciel Windows complet et facile à utiliser, compatible avec Windows 11, 10, 8.1 et 7 en 32 ou 64 bits. En résumé, le Zeroplus Bus Expert II est une excellente option pour la mesure et le débogage de l'eMMC 5.1 et du SD 3.0.
Spécifications
| Voies | 32 |
| Profondeur de mémoire | 2 Gbit (par voie) |
| Fréquence d'échantillonnage | 5 MHz - 2 GHz |
| Impédance d'entrée | 190 kΩ (±10 %) |
| Capacitance d'entrée | 4,3 pF (±2 pF) |
| Support du système d'exploitation | Windows 7, 8.1, 10, 11 (32 / 64 bit) |
| Connectivité | USB 3.0 (de préférence), USB 2.0 (compatible) |
| Dimensions | 318,5 x 167 x 51,4 mm |
| Poids | 4,4 kg |
Fonctions importantes du logiciel Bus Expert II
Bus Expect II contient de nombreuses fonctions logicielles et ce tableau présente certaines des fonctions logicielles les plus importantes.
| Ajouter des barres | Sauvegarder automatique | Fonctionnement automatique | Mises à jour automatiques |
| Connexion DOS | Compression des fichiers | Exportation de fichiers | Description générale du logiciel |
| Plusieurs langues | Vue de la mémoire | Navigateur | Liste de paquets |
| Déclenchement avant/après | Décodeurs de protocole (>110) | Déclencheurs de protocole (HW) | Activité du signal en temps réel |
| Liste d'états et vue de la forme d'onde | Statistiques | Informations sur la trace | Délai de déclenchement |
| Événements déclencheurs | Entrée/sortie de déclenchement | Marque de déclenchement | Déclenchement du compteur de passage |
| Niveau de la séquence de déclenchement | Tension de déclenchement | Personnalisation de la forme d'onde et de l'interface utilisateur | Zoom et panoramique |
Accessoires
Le Zeroplus Bus Expert II est livré par défaut avec :
- CD contenant les logiciels et les pilotes
- x32 sondes eMMC
- x32 câbles USB 3.0 A vers A (pour connecter la sonde au Bus Expert II)
- USB 3.0 A à B (PC à Bus Expert II)
- Câble BNC
- Câble d'alimentation
Avantages et inconvénients
- Transfert de données en direct par USB
- Stockage interne important
Téléchargements
| Bus Expect II user guide |  (6.06 MB) | Télécharger |
| Bus ExpertII brochure | (1.24 MB) | Télécharger |
