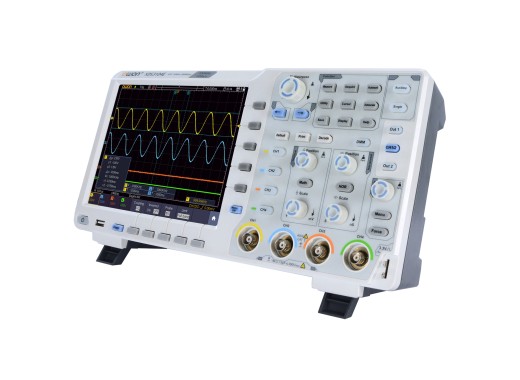

Oscilloscope Owon XDS3104E
Détails
L'oscilloscope Owon XDS3104E est la version 100MHz de la série d'oscilloscopes XDS3004E. La série s'est enrichie de deux bons oscilloscopes 4 voies d'entrée de gamme avec un très bon rapport qualité/prix. Ces oscilloscopes sont une alternative intéressante aux séries 1000 à 4 canaux de Rigol et GW instek, et leur prix est assez similaire. Ces oscilloscopes offrent un écran plus grand, une bande passante plus large et un taux de capture de formes d'onde plus élevé que, par exemple, le DS1054Z
. Les oscilloscopes sont disponibles avec 4 canaux et 60 ou 100 MHz et disposent d'un écran LCD tactile.Les oscilloscopes offrent un faible bruit de fond et une mémoire relativement importante pour les échantillons. Pour traiter les données, il est possible de se connecter à divers périphériques via USB (hôte et périphérique) ou LAN. En outre, les oscilloscopes prennent en charge LabVIEW et SCPI.
Les informations contenues dans cette page sont temporaires et seront mises à jour régulièrement.Modèles
La différence entre les 2 modèles est uniquement la bande passante.
| Modèle | XDS3064E | XDS3104E |
| Bande passive | 60 MHz | 100 MHz |
| Prix |
Spécifications
| Nombre de canaux | 4 |
| Taux d'échauffement | 1 GS/s |
| Capacités de décodage | IIC, SPI, UART/RS232, CAN | .
| Résolution verticale | 8 bits |
| Longueur de la mémoire | 40 Mpts |
| Taux de capture des formes d'onde | 45 000 wfm/s |
| Interpolation | sin(x)/x, x |
| Impédance RF | 50 Ω |
| Support de la sonde | 0,001X - 1000X |
| Valeur du bruit mesuré | 0,4 - 0,6 mVpp (à 1ms, 1mV/div, longueur d'enregistrement : 10K) |
| Afficher | Écran tactile LCD 8" 800 x 600 pixels |
| Connectivité | USB (domicile/appareil), PictBridge, connecteur trigonométrique (P/F), LAN, VGA |
| Dimensions | 340 x 177 x 90 mm |
Options
Les options suivantes sont incluses gratuitement avec le XDS3104E :
- VGA
- LAN
- Affichage tactile LCD
- I2C, SPI, RS232, CAN
La configuration des options ne peut pas être modifiée.
Accessoires
Les panneaux de la visière sont livrés avec :
- Cordon d'alimentation
- CD-ROM avec logiciel
- Manuel d'utilisation
- USB
- Sondes (1 par canal)
Téléchargements
| XDS3004 Datasheet |  (1.59 MB) | Télécharger |
| XDS3004 Manual | (3.53 MB) | Télécharger |
