Oscilloscope Owon XDS3064E
Détails

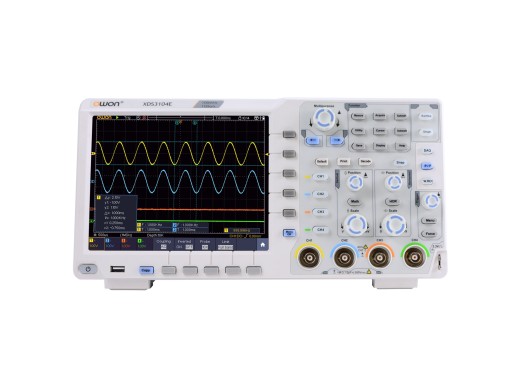

L'oscilloscope Owon XDS3064E est la version 60MHz de la série d'oscilloscopes XDS3004E. La série a été complétée par deux bonnes lunettes d'entrée de gamme à 4 canaux avec un très bon rapport qualité/prix. Ces oscilloscopes constituent une alternative intéressante à la série 1000 à 4 canaux de Rigol et aux prises GW, et leur prix est également très similaire. Les oscilloscopes offrent un écran plus grand, une bande passante plus large et un taux de capture de forme d'onde plus élevé que, par exemple, le DS1054Z. Les oscilloscopes sont disponibles avec 4 canaux et avec 60 ou 100 MHz et ont un écran LCD tactile.
Les oscilloscopes offrent un faible bruit de fond et une mémoire d'échantillons relativement importante. Pour traiter les données, il est possible de se connecter à divers périphériques via USB (hôte et périphérique) ou LAN. En outre, les oscilloscopes prennent en charge LabVIEW et SCPI.
Modèles
La différence entre les 2 modèles est uniquement la bande passante.
| Modèle | XDS3064E | XDS3104E |
| Bande passante | 60 MHz | 100 MHz |
| Prix |
Spécifications
| Nombre de canaux | 4 |
| Taux d'échantillonnage | 1 GS/s |
| Capacités de décodage | IIC, SPI, UART/RS232, CAN | .
| Résolution verticale | 8 bits |
| Taille de la mémoire | 40 Mpts |
| Taux de capture des formes d'onde | 45 000 wfm/s |
| Interpolation | sin(x)/x, x |
| Impédance RF | 50 Ω |
| Support de la sonde | 0.001X - 1000X |
| Valeur du bruit mesuré | 0.4 - 0,6 mVpp (à 1ms, 1mV/div, longueur d'enregistrement : 10K) |
| Afficher | LCD 8" 800 x 600 pixels Écran tactile |
| Connectivité | USB (hôte/appareil), PictBridge, sortie trigonométrique (P/F), LAN, VGA |
| Taux de réduction du bruit Eleshop | ★ ★ ★ |
| Dimensions | 340 x 177 x 90 mm |
Accessoires
Les lunettes de visée sont livrées avec :
- Cordon d'alimentation
- CD-ROM avec logiciel
- Manuel de l'utilisateur
- USB
- Sondes (1 par canal)
Téléchargements
| XDS3004 Datasheet |  (1.59 MB) | Télécharger |
| XDS3004 Manual | (3.53 MB) | Télécharger |
