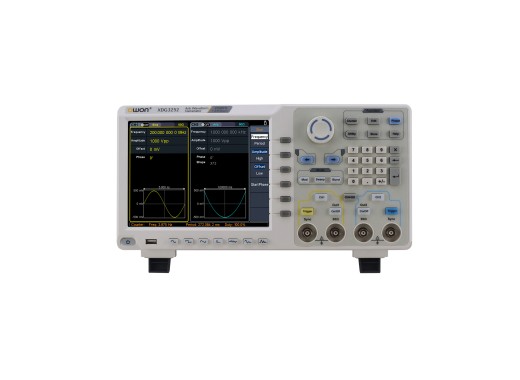

Générateur de fonction Owon XDG3082
Détails
Le XDG3082 d’Owon appartient à la série Owon XDG3000 et a une fréquence de sortie maximale de 80 MHz.
Les générateurs de fonction à 2 canaux de la série XDG3000 d'Owon sont dotés d'un écran LCD de 8 pouces et ont une résolution de 1 μHz. Le XDG3000 est capable de générer 5 formes d'ondes de base (sinus, carré, dent de scie, impulsion et bruit) et 150 formes d'ondes arbitraires. Les fonctions de modulation les plus couramment utilisées sont présentes. Le logiciel PC fourni vous permet d'écrire vos propres fonctions jusqu'à 1 million de points. Ces formes d'onde peuvent être stockées via USB ou LAN. Ces générateurs de fonction disposent également d'un compteur de fréquence intégré d'une grande précision, qui peut fonctionner de 100 mHz à 200 MHz.
Aperçu du modèle
Les modèles de la série Owon XDG3000 se distinguent principalement par leur bande passante. Les spécifications les plus importantes figurent dans le tableau ci-dessous.
| Modèle | XDG3082 | XDG3102 | XDG3162 | XDG3202 | XDG3252 |
|---|---|---|---|---|---|
| Fréquence de sortie maximale | 80 MHz | 100 MHz | 160 MHz | 200 MHz | 250 MHz |
| Longueur maximale de la fonction | 1 Mpts | 1 Mpts | 1 Mpts | 1 Mpts | 1 Mpts |
| Fréquence d'échantillonnage | 1,25 GSa/s | 1,25 GSa/s | 1,25 GSa/s | 1,25 GSa/s | 1,25 GSa/s |
| Prix |
Spécifications
| Résolution verticale | 14 bits |
| Écran | TFT LCD 8", 800 x 600 pixels |
| Fonctions intégrées | Sinus, carré, dent de scie, impulsion, bruit et arbitraire Voir la fiche technique pour les fréquences des signaux |
Fonctions de modulation | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, balayage, démarrage Voir la fiche technique pour les fréquences de modulation |
| Impédance de sortie | 50 Ω |
| Gamme de fréquence | 1 μHz - 80 MHz |
| Gamme d'amplitude | 1 mVpp - max. 10 Vpp (50 Ω) 2 mVpp - 5 Vpp (impédance haute) |
| Canaux | 2 |
| Connectivité | HÔTE/DISPOSITIF USB, LAN |
| Poids (sans boîte) | 2,5 kg |
| Dimensions | 340 x 177 x 90 mm (L x H x L) |
Accessoires
Le générateur de fonction Owon XDG3082 est livré avec les accessoires suivants :
- Guide démarrage rapide
- Câble USB
- Câble d'alimentation
- Câble USB
- Câble Q9
Téléchargements
| Owon XDG3000 Datasheet |  (431.36 KB) | Télécharger |
| Owon XDG3000 Manual | (3.05 MB) | Télécharger |
