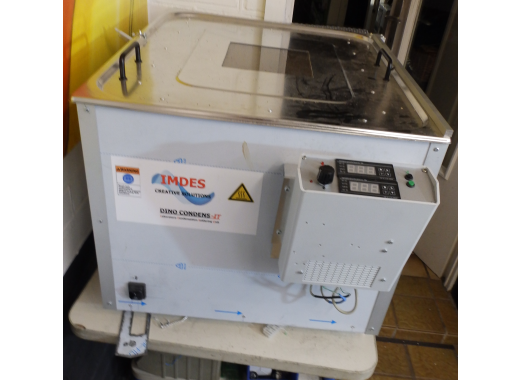

Four à phase vapeur d’Imdes Dino Condens IT

Le Dino Condens IT d'Imdes est un grand four de soudage en phase vapeur, adapté aux circuits imprimés dont les dimensions maximales sont de 580 x 460 x 20 mm. Le Dino a une puissance de 2500 W et un temps de cycle de 15-25 minutes. En outre, tous les fours en phase vapeur d'Imdes sont équipés d'une fonction Profiler, qui permet de définir des profils de température.

Qu'est-ce que le soudage en phase vapeur ?

La phase vapeur est une alternative aux fours de refusion IR. La phase vapeur offre une meilleure constance dans la qualité que les petits fours de refusion.

Avec le soudage en phase vapeur, le circuit imprimé est immergé dans de la vapeur chaude de Galden. Cette vapeur transfère la chaleur au circuit imprimé et fait fondre la soudure.

La vapeur de Galden est toujours à la même température, donc le processus est très fiable. Aucun composant n'est surchauffé et aucun joint de soudure n'est sous-chauffé.

Comment utiliser le Dino Condens-IT ?

• Versez la bonne quantité de Galden dans le fond du récipient. Vous ne devez le faire que la première fois avant l'utilisation.
  • Mettez l'appareil en marche.
  • Placez le circuit imprimé prêt à être soudé sur la grille.
  • Fermez le couvercle et attendez que le voyant Standby soit vert.
  • Vous pouvez lancer le processus de soudage en appuyant sur le bouton de démarrage.
  • La substance Galden au fond du récipient est maintenant chauffé et la vapeur va monter jusqu'au-dessus du circuit imprimé.
  • Lorsque le dispositif détecte que la vapeur a dépassé le circuit imprimé, il arrête le chauffage et commence à refroidir le conteneur à l'aide de ventilateurs.
  • La vapeur se condense et retourne dans le fond du récipient.
  • Vous pouvez maintenant retirer le circuit imprimé soudé. Utilisez des gants de protection, car c'est encore chaud.
  • L'ensemble du processus ne prend que 10 minutes environ.

  La substance Galden doit être achetée séparément. Vous avez besoin d'un minimum de 1650 ml pour utiliser le Dino Condens-IT. A chaque cycle de soudure, quelques ml de Galden sont consommés.

  Après un usage fréquent, la substance Galden sera contaminé par des résidus de soudure. Vous pouvez simplement filtrer la substance Galden avec un filtre en papier (comme un filtre à café).

  Vidéo d'instruction

  Plus d'informations

  N'hésitez pas à nous contacter si vous souhaitez obtenir de plus amples informations sur le système. Par exemple, nous disposons d'un manuel très détaillé en anglais (ou en néerlandais ou en allemand), que nous serons heureux de vous envoyer par e-mail sur demande.

  Avantages et inconvénients

  • L'alternative abordable pour les fours de refusion IR
  • Facile à utiliser

  Téléchargements

  Dino Condens IT datasheet	(738.09 KB)	Télécharger
  User manual Dino Condens IT	(1.8 MB)	Télécharger
