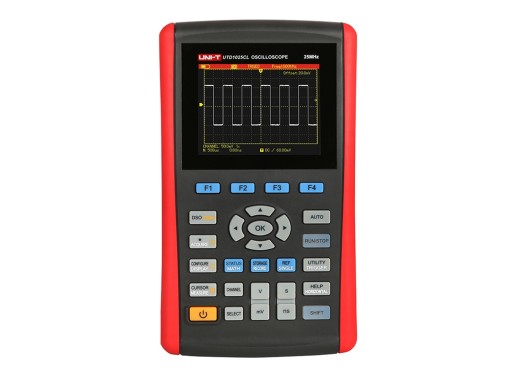

L'UTD1025CL est un multimètre/oscilloscope portable avec un rapport qualité/prix particulièrement élevé. Le 1025 offre une bande passante de 25 MHz avec une fréquence d'échantillonnage de 200 MS/s. En outre, ce modèle est équipé d'un multimètre de 4 000 comptes.
Le multimètre offre True-RMS (valeur efficace vraie) pour les mesures de tension et de courant et peut également mesurer la résistance et la capacité. Ce chiffre est ensuite affiché sur l'écran de comptage de 4 000.
En plus du multimètre, l'UTD1025CL offre un oscilloscope de 25 MHz. Il a une fréquence d'échantillonnage de 200 MS/s et peut afficher le signal avec un minimum de 5 mV/div sur l'écran. En combinaison avec une sonde de x10, il est possible de mesurer jusqu'à 200 V/div. L'oscilloscope est doté d'une fonction de réglage automatique, qui permet de choisir une plage appropriée pour la mesure sans intervention de l'utilisateur. Cela s'applique aux deux axes, le temps et la tension sont classés automatiquement.
L'UTD1025CL est fourni avec un câble USB qui permet de connecter l'oscilloscope/multimètre à un ordinateur. Grâce au logiciel fourni, le multimètre peut être utilisé pour de multiples applications. Par exemple, les données peuvent être enregistrées ou une évaluation de type succès/échec peut être effectuée. Le connecteur USB est isolé pour éviter les situations dangereuses.
Grâce à la batterie intégrée de 3 600 mAh, il est possible d'effectuer des mesures en continu pendant 7 heures. La batterie peut être rechargée à l'aide de l'adaptateur fourni.
Gamme de mesure et précision | |||||||||||||
| |||||||||||||
Bande passante de l'oscilloscope | 25 MHz | ||||||||||||
Fréquence d'échantillonnage du scope | 200 MS/s | ||||||||||||
Taille de la mémoire | 12 kPts | ||||||||||||
Écran de comptage | 4 000 (3¾ comptes) | ||||||||||||
Connectivité | Mini-USB | ||||||||||||
Alimentation électrique | Batterie de 7,4 V et 3 600 mAh | ||||||||||||
Écran | Ecran TFT couleur de 3,5" et 64 K (320 x 240) | ||||||||||||
Dimensions | 199 x 118 x 49 mm | ||||||||||||
Poids | 900 g |
Le UTD1025CL est livré avec :
UTD1000L series manual |
(3.02 MB) | Download |
