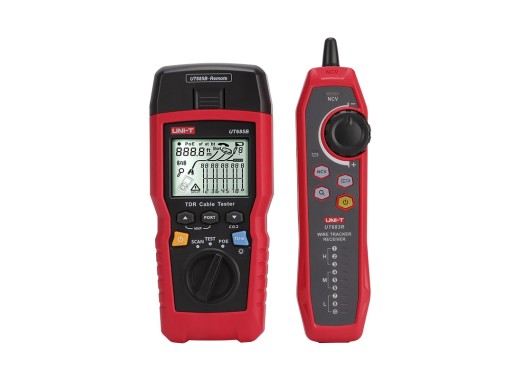

Testeur des câbles UNI-T UT685B KIT TDR
Détails
Le testeur de câbles UT685B-KIT TDR d’UNI-T est un kit élaboré pour tester différents types de câbles, tels que les câbles coaxiaux, les paires torsadées et les câbles réseau alimentation électrique par câble Ethernet (PoE). Avec ce kit, il est possible de trouver le câble, de détecter la longueur du câble, la séquence des lignes et de détecter si le PoE fonctionne conformément aux normes. En outre, il est possible de suivre le câble par des moyens optiques et acoustiques.
Le kit se compose du testeur de câbles UT685B, associé au récepteur UT683R et aux adaptateurs appropriés. C'est en raison de l'exhaustivité du kit UT685B, en plus de caractéristiques telles qu'une lampe de poche intégrée et un écran rétroéclairé, que ce testeur de câbles se distingue et constitue la norme pour les techniciens travaillant sur des installations compliquées.
Spécifications
| Types des câbles supportés | Câble à paire torsadée : UTP, FTP et SSTP Câble coaxial : 50 Ω, 75 Ω, 93 Ω |
| Plage de longueur de câble | 500 m (résolution de 0,33 m) |
| Normes de détection PoE | 802.3AF, 802.3 AT, 802.3BT |
| Test du port Ethernet | Oui |
| Connectivité | RJ45, RJ11, Coaxial |
| Protection d'entrée | 70 V CC |
| Écran | 2,8" LCD |
| Piles | x3 AA |
| Dimensions | Testeur : 181 x 80 x 39 mm Récepteur : 197 x 48 x 34 mm |
| Poids | Testeur : 360 g Récepteur : 127 g |
Accessoires
Le UT685B-kit est fourni avec :
- Testeur UT685B
- Récepteur UT683R
- Câble RJ45 (30cm)
- Câble RJ11 (30cm)
- RJ11 à pince crocodile (30cm)
- Connecteur F vers fiche de connecteur F
- Sac de transport
- Piles
Avantages et inconvénients
- Convient à différents types de câbles
- Test pour les normes PoE
- L'écran n'est pas clair sous tous les angles
Téléchargements
| UNI-T UT685B user manual |  (5.36 MB) | Télécharger |
