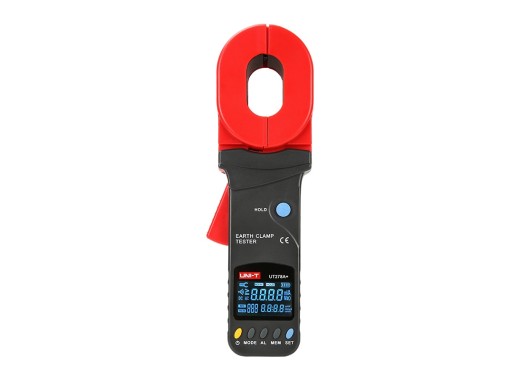

Pince de mesure de terre UNI-T UT278A+
Détails
L'UNI-T UT278A+ fait partie de la série UT270+ de pinces de mesure de terre. Elle permet de mesurer rapidement et en toute sécurité un système de mise à la terre sans devoir déconnecter les conducteurs de terre du circuit ni planter des piquets dans le sol, ce qui la rend utilisable à l'intérieur, dans les postes électriques, sur les pylônes et sur les terrains pavés. L'appareil mesure la résistance de terre jusqu'à 1200Ω avec une résolution de 0,001Ω, tout en mesurant également le courant de fuite avec une résolution de 0,01mA.
La mesure repose sur l'induction mutuelle : une bobine dans la mâchoire induit une tension dans la boucle de terre et une seconde bobine mesure le courant qui en résulte, ce qui permet de calculer la résistance. La particularité du modèle UT278A+ dans cette série est qu'il affiche la résistance et le courant mesurés sur le même écran. Le courant de fuite est mesuré indépendamment de la résistance de terre grâce à un filtrage numérique en fréquence, de sorte que les deux mesures ne s'influencent pas. De plus, l'appareil reconnaît automatiquement les perturbations et affiche l'indication « NOISE » lorsque la boucle est trop bruitée pour une mesure fiable.
L'ouverture de la pince est de 55 x 32 mm. Sa mémoire peut enregistrer jusqu'à 300 groupes de données et le temps de mesure est de 2/s. En outre, une alarme réglable avertit visuellement et audiblement dès qu'une valeur dépasse la limite définie, et une boucle d'étalonnage avec des références de 1Ω et 10Ω est fournie afin de contrôler la pince sur le terrain. Enfin, le boîtier robuste rend l'appareil adapté au travail en extérieur et la fonction d'arrêt automatique évite que la batterie ne se vide inutilement.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Spécifications
| Plage de courant de fuite | 0 - 20 A |
| Résolution du courant de fuite | 0,01 mA |
| Plage de résistance | 0,01 - 1200 Ω |
| Résolution de résistance | 0,001 Ω |
| Taille de la pince | 55 x 32 mm |
| Rétroéclairage | Non |
| Autres fonctions | Auto-range, data hold, accès aux données, réglage d'alarme visuelle/sonore, arrêt automatique, reconnaissance des signaux parasites |
| Écran | 4 digits, 46 x 29 mm |
| Alimentation | 4x piles 1,5 V |
| Poids | 1,18 kg |
| Dimensions | 285 x 85 x 58 mm |
Accessoires
L'UT278A+ est livré de série avec :
- 4x pile 1,5V
- Boucle d'étalonnage (1 Ω / 10 Ω)
- Mallette de transport
Avantages et inconvénients
- Test de résistance de la terre et de courant de fuite en un seul appareil
- Affichage EBTN
- Pas d'interfaces externes
Téléchargements
| UNI-T UT270+ series datasheet |  (277.54 KB) | Télécharger |
| UNI-T UT276+ UT278+ user manual | (5.25 MB) | Télécharger |
