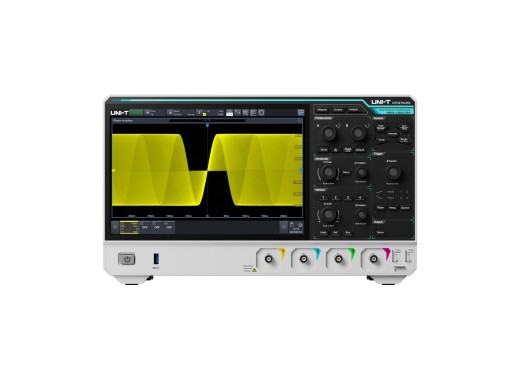

Oscilloscope UNI-T UPO2104HD
Détails
L'UNI-T UPO2104HD est un oscilloscope à 4 voies et le modèle de 100 MHz de la série UPO2000HD. L'un des principaux avantages de l'UPO2000HD est sa profondeur de mémoire élevée de 100 Mpts par voie, qui permet de capturer de longues séquences de signaux avec une grande précision. L'oscilloscope prend également en charge une fréquence d'échantillonnage de 2 GS/s et, par défaut, inclut le décodage et l'analyse de 9 protocoles série couramment utilisés. L'écran tactile de 10,1 pouces (1 280×800) permet de visualiser clairement plusieurs formes d'onde simultanément, tandis que le taux de capture de formes d'onde de 250 000 wfms/s garantit des mises à jour rapides et précises du signal.
Chaque oscilloscope de la série UPO2000HD est conçu pour une analyse approfondie des signaux et un enregistrement prolongé des données, grâce à sa mémoire cadre importante. Cette série d'oscilloscopes comprend un analyseur de spectre FFT de 4 Mpts, ainsi qu'un analyseur de protocole et de puissance. Les options de connectivité comprennent l'hôte/appareil USB, le réseau local, la fonction Succès/échec et la sortie de déclenchement. Enfin, le serveur web intégré permet une exploitation et une surveillance à distance directement via un navigateur web standard.
La garantie par défaut de 3 ans peut être étendue à 5 ans en enregistrant votre instrument.
Aperçu du modèle
| UPO2102HD | UPO2104HD | UPO2202HD | UPO2204HD | |
|---|---|---|---|---|
| Bande passante | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Voies | 2 | 4 | 2 | 4 |
| Temps de montée | 3,5 ns | 3,5 ns | 1,8 ns | 1,8 ns |
| Prix |
Spécifications
| Profondeur de mémoire | 100 Mpts (par voie) |
| Fréquence d'échantillonnage | 2 GS/s (divisé par le nombre de voies actives) |
| Taux de capture des formes d'onde | 250 000 wfm/s |
| Résolution verticale | 12 bits |
| Échelle verticale | 500 µV/div - 10 V/div |
| Échelle horizontale | 2 ns/div - 1 000 s/div |
| Interfaces | Hôte USB, dispositif USB, LAN, succès/échec, sortie déclencheur |
| Décodage | I2C, SPI, UART/RS232, CAN, LIN, CAN FD, FlexRay, SENT, Audio |
| Écran | Tactile LCD TFT de 10,1 pouces (1 280 x 800) |
| Dimensions | 361 x 209 x 106 mm |
| Poids | 2,92 kg |
Accessoires
L'UNI-T UPO2104HD est livré avec les accessoires suivants :
- x4 Sondes passives UT-P04 de 100 MHz
- x1 Cordon d'alimentation
- x1 Câble USB
Avantages et inconvénients
- 100 MPts par voie
- FFT forte, 4 MPts
- 9 protocoles disponibles
- Pas d'option pour les voies numériques
Téléchargements
| UPO2000HD series datasheet |  (2.88 MB) | Télécharger |
| UPO2000HD series quickstart guide | (1.38 MB) | Télécharger |
| UPO2000HD series user manual | (14.32 MB) | Télécharger |
