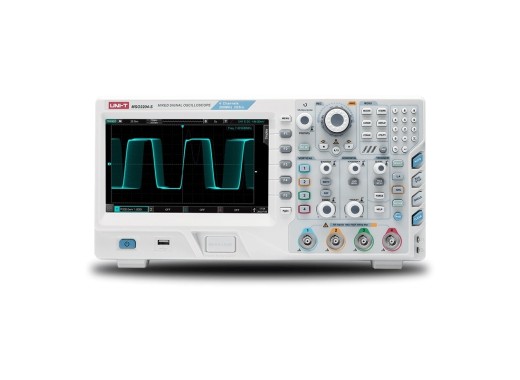

Oscilloscope UNI-T UPO2104
Détails
L’UPO2104 d’UNI-T est un oscilloscope numérique multifonction au phosphore avec 4 canaux, une bande passante de 100 MHz et une fréquence d'échantillonnage maximale de 2 GSa/s dans les canaux analogiques. Il présente des données de forme d'onde tridimensionnelles d'amplitude, de temps et d'intensité du signal. Ces données peuvent ensuite être manipulées par l'écran tactile, ce qui permet d'effectuer toute une série d'opérations gestuelles telles que cliquer, glisser, zoomer, éditer et glisser.
Avec un taux de capture de formes d'ondes maximal de 1 000 000 wfm/s et une profondeur de mémoire maximale de 56 Mpts par canal, cet oscilloscope est considéré comme rapide et très précis dans la capture de formes d'ondes anormales.
Ce produit est doté d'une FFT de 4 Mpts (permettant de mesurer le spectre du domaine fréquentiel des signaux entrants), prenant en charge les réglages de fréquence, les diagrammes en cascade, les déclenchements de zone, les réglages de détection et les mesures de marque. La technologie multiscopes permet d'afficher la forme d'onde sur un écran divisé.
L'oscilloscope dispose d'un serveur web intégré, grâce auquel il est possible d'accéder à l'oscilloscope et de le contrôler à distance via Internet, par le biais d'interfaces pour PC et téléphone portable.
La garantie par défaut de 3 ans peut être étendue à 5 ans en enregistrant votre instrument.
Aperçu du modèle
Les séries UPO2xxx et MSO2xxx-S d’UNI-T se distinguent par la largeur de bande analogique, les canaux, le temps de montée et l'inclusion d'un analyseur logique.
| Modèle | Bande passante | Canaux | Temps de montée | Analyseur logique | Prix |
|---|---|---|---|---|---|
| UPO2102 | 100 MHz | 2 | < 3,5 ns | Non |
|
| UPO2202 | 200 MHz | 2 | < 1,8 ns | Non |
|
| UPO2104 | 100 MHz | 4 | < 3,5 ns | Non |
|
| UPO2204 | 200 MHz | 4 | < 1,8 ns | Non |
|
| MSO2104-S | 100 MHz | 4 | < 3,5 ns | Oui |
|
| MSO2204-S | 200 MHz | 4 | < 1,8 ns | Oui |
Spécifications
| Profondeur de mémoire | Max. 56 Mpts (divisé par le nombre de canaux actifs) |
| Fréquence d'échantillonnage | Max. 2 GS/s |
| Taux de capture de la forme d'onde | 200 000 wfm/s (1 000 000 wfm/s en mode d'acquisition rapide) |
| Résolution verticale | 8 bits |
| Échelle verticale | 500 µV/div - 20 V/div |
| Interfaces | Hôte/Dispositif USB, LAN, déclencheur EXT, sortie Aux (Succès/échec, Sortie déclencheur), VGA, interface de sortie de source de signal (seulement MSO-2xxx-S) |
| Options de décodage | RS232, I2C, SPI, CAN, CAN-FD, LIN, FlexRay |
| Écran | TFT LCD 8" (800 x 480) |
| Dimensions | 370 x 185 x 115 mm |
| Poids | 4,5 kg |
Accessoires
L'oscilloscope UPO2104 est fourni avec :- Câble USB
- Câble d'alimentation
- Sonde passive de 100 MHz (UT-P04)
Avantages et inconvénients
- L'écran tactile du multiscope permet de partager l'écran
- Serveur web intégré
- Pas de générateur de fonction
- Pas d'analyseur logique
- Le ventilateur génère un bruit assez important lorsqu'il est en marche
- L'appareil génère un sifflement aigu lorsqu'il est branché, même s'il n'est pas allumé
