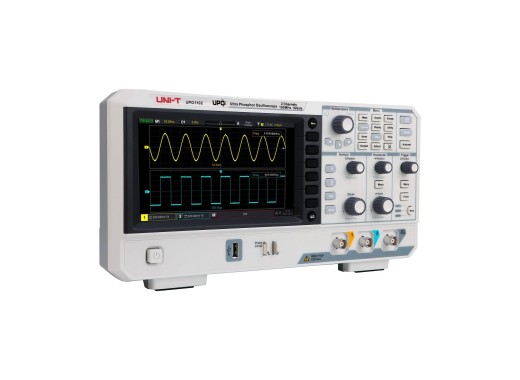

Oscilloscope UNI-T UPO1102
Détails
L'UNI-T UPO1102 est un oscilloscope numérique multifonction à phosphore doté de 2 voies, d'une bande passante de 100 MHz, d'une résolution verticale de 8 bits et d'une fréquence d'échantillonnage maximale de 1 GSa/s. Cet oscilloscope est rapide, avec une fréquence d'acquisition de 100 000 formes d'onde par seconde, ou 500 000 formes d'onde par seconde en mode d'acquisition rapide, et un profondeur de mémoire maximal de 56 millions de points. L'oscilloscope est doté de fonctions de décodage I2C, SPI et RS232, ce qui est une bonne chose pour un oscilloscope de cette gamme de prix, car ces fonctions ne sont souvent proposées que sur des oscilloscopes plus onéreux.
Grâce à la fonction multi-oscilloscope de l'UPO1102, il est possible de configurer individuellement des signaux avec différentes bases de temps, ce qui facilite l'analyse des formes d'onde. De plus, l'UNI-T UPO1102 est équipé d'un analyseur FFT de 1 million de points qui fait office d'analyseur de spectre, avec des fonctionnalités telles que les graphiques en cascade, différents modes d'affichage et le marquage du spectre. L'oscilloscope est équipé d'un serveur Web intégré, qui permet de se connecter à l'appareil et de le commander à distance. Dans l'ensemble, l'UPO1102 est un excellent oscilloscope économique, doté de nombreuses fonctions logicielles que l'on retrouve sur des oscilloscopes plus haut de gamme.
La garantie par défaut de 3 ans peut être étendue à 5 ans en enregistrant votre instrument.
Spécifications
| Bande passante | 100 MHz |
| Voies | 2 |
| Profondeur de mémoire | 56 Mpts |
| Fréquence d'échantillonnage | 1 GSa/s (par voie) |
| Taux de capture des formes d'onde | 100 000 wfm/s |
| Échelle horizontale | 1 ns/div - 1 000 s/div |
| Résolution verticale | 8 bits |
| Échelle verticale | 500 μV/div - 20 V/div |
| Temps de montée | < 3,5 ns |
| Interfaces | Hôte USB, Dispositif USB, LAN, Succès/échec, Sortie déclencheur |
| Options de décodage | RS232, I2C, SPI |
| Écran | 7" TFT LCD (800x480) |
| Dimensions | 336 x 164 x 105 mm |
| Poids | 2,5 kg |
Accessoires
L'oscilloscope UPO1102 est livré avec :- x1 Câble USB
- x1 Cordon d'alimentation
- x2 Sondes passives UT-P04
Avantages et inconvénients
- Décodage en série
- FFT
- Bon rapport prix/performance
