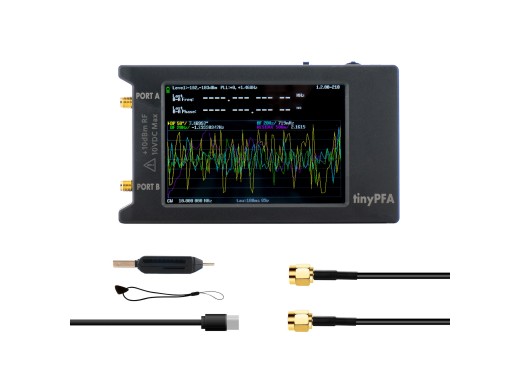

Analyseur de fréquence de phase TinyPFA

Le TinyPFA est un analyseur de fréquence de phase portable qui peut mesurer très précisément les différences de fréquence et de phase entre les signaux appliqués aux deux entrées. Il se compose du matériel d'un NanoVNA-H4 et d’un logiciel spécial, uniquement adapté à ce matériel.

L'analyseur dispose d'un écran tactile de 3,95 pouces et d'une fréquence d'entrée comprise entre 1 MHz et 300 MHz. Une utilisation typique serait de mesurer les différences entre deux horloges de 10 MHz. Le TinyPFA peut afficher numériquement la différence de phase et de fréquence, montrer la mesure dans un graphique en fonction du temps, stocker les mesures sur une carte SD ou envoyer les mesures de phase par USB à un PC, en exécutant un programme tel que TimeLabpour un affichage et un traitement ultérieurs.

La précision des mesures de phase et de fréquence est meilleure que 1E-12 divisé par le temps de mesure en secondes avec une décimation réglée sur 1. Il faut savoir que la différence de fréquence maximale qui peut être affichée dépend de la durée de la mesure (Tau). Cette différence est d'environ 200 Hz / (Tau en s). Ainsi, pour un Tau de 1 s, la différence maximale est de 200 Hz.

Le concepteur a réalisé un Page Wiki avec toutes les étapes du guide et plus d'informations.

Notez que la référence interne du TinyPFA n'est ni précise, ni stable, et qu'elle n'est donc pas adaptée aux mesures de fréquence de haute précision. Seules les entrées externes avec une source précise et stable peuvent être utilisées pour des mesures précises.

Spécifications

Accessoires

Le TinyPFA est livré par défaut avec :

• Câble USB-C
• x2 câbles TG316 RF SMA-mâle-mâle de 15 cm
