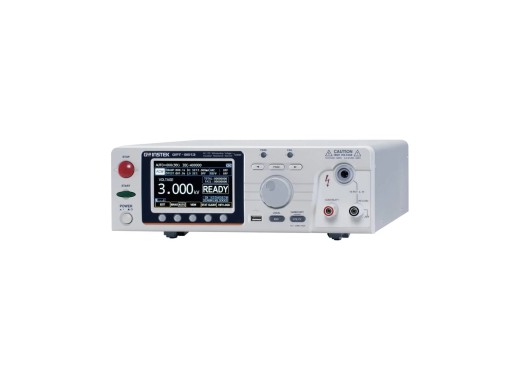

Testeur de haute tension GW Instek GPT-9513

La série GW Instek GPT-9500 offre des tests de sécurité professionnels dans un format compact. Le GPT-9513 est un modèle 3-en-1 qui supporte les tests de résistance CA/CC, de résistance d'isolation jusqu'à 10 GΩ et de continuité. Doté d'un scanner intégré à 8 voies et d'une capacité de 150 VA CA, il est idéal pour les environnements automatisés à haut volume.

L'appareil est doté d'un écran couleur TFT LCD de 4,3 pouces, d'une prise en charge multilingue et d'une fonction de statistiques pour le suivi des résultats. Il comprend des entrées/sorties RS-232C, USB et de signal pour le contrôle à distance, tandis qu'un port Hôte USB en façade permet d'exporter facilement des données et de partager des paramètres.

Pour garantir la sécurité et la précision, le testeur comprend une détection ARC et un contrôle ouvert/court-circuit (OSC) pour vérifier les connexions avant l'application de la haute tension. Le panneau arrière fournit des sorties scanner dédiées pour une intégration simplifiée dans les systèmes de test automatisés.

Le GPT-9503 offre une alternative moins chère que le GPT-9513, car il NE permet pas de configurer les voies comme voie de retour (Low), ce qui permet de tester les transformateurs à prises multiples. En revanche, le GPT-9503 est principalement utilisé pour tester simultanément plusieurs produits par rapport à une masse commune, car ses voies sont limitées à l'état haut ou bas.

Tests

Essai de tension de tenue (Résistance CC/CA)
Objectif : Pour éviter que les utilisateurs d'un produit ne subissent un choc électrique en raison d'une défaillance de l'isolation.
Méthode : En mesurant les courants de fuite entre les parties haute tension et les parties basse tension « sans danger ». Le test CA fournit jusqu'à 5 kV/30 mA et le test CC jusqu'à 6 kV/10 mA.

Résistance à l'isolation
Objectif : Pour tester la qualité de l'isolation.
Méthode : Mesure la résistance de 0,1 MΩ à 10 GΩ en utilisant des tensions continues entre 50 V et 1 000 V.

Test d'isolation
Test de continuité : Pour vérifier que les éléments conducteurs et leur mise à la terre sont correctement reliés.
Méthode : Vérifie le chemin électrique en utilisant un courant de sortie de 100 mA CC avec une précision de mesure de 1 Ω ±0,2Ω.

Détection de l'arc
Objectif : Pour mettre en évidence des problèmes potentiels tels que des vis desserrées ou une mauvaise isolation.
Méthode : Surveille les variations rapides du courant pendant les essais à haute tension qui indiquent la présence d'un arc potentiel.

Modèles

Les différences entre les modèles de la série GPT-9500 sont détaillées ci-dessous :

Spécifications

Accessoires

Le testeur de haute tension GW Instek GPT-9513 est fourni avec les éléments suivants :

• x1 Cordon d'alimentation
• x1 Cordon de mesure GHT-115
• x1 Cordon de mesure GHT-116B
• x8 Cordons de mesure GHT-116R

Téléchargements

DTC sample	(126.04 KB)	Télécharger
GW Instek GPT-9500 series user manual	(5.2 MB)	Télécharger
GW Instek GPT-9500 series datasheet	(1.74 MB)	Télécharger
