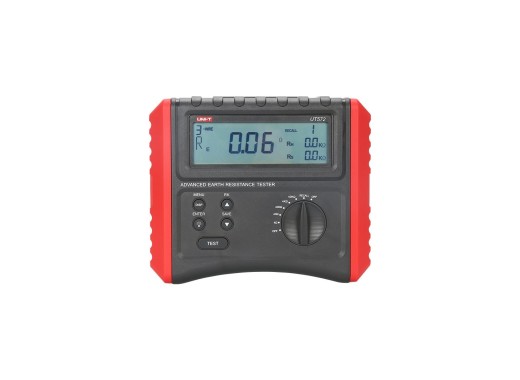

L'UNI-T UT572 est un testeur de résistance de terre avancé conçu pour des mesures précises de la résistance de la terre et de la résistivité du sol. Il prend en charge les mesures sur 2, 3 et 4 fils, ce qui le rend adapté à diverses applications, notamment le câblage des équipements électriques et les systèmes de protection contre la foudre.
L'UT572 est également doté de contrôles automatiques de la connexion de l'interface et d'une détection de la tension/fréquence des interférences, ce qui garantit des lectures fiables et précises. Il est également capable de mesurer la tension du sol et la résistivité du sol sur des distances allant de 1 à 40 mètres.
L'UT572 peut effectuer plusieurs types de tests :
- mesure de la résistance de la terre en 2 fils : ce test permet de mesurer la résistance de la prise de terre à l'aide de deux cordons de mesure.
- mesure de la résistance de la terre en 3 fils : cette méthode permet d'obtenir des résultats plus précis en utilisant trois cordons de mesure pour éliminer l'influence de la résistance des cordons de mesure eux-mêmes.
- mesure de la résistance de la terre en 4 fils : cette méthode améliore encore la précision en utilisant quatre cordons de mesure, ce qui est idéal pour des mesures précises dans des applications professionnelles.
- Mesure de la résistivité du sol : ce test mesure la résistivité du sol, ce qui est essentiel pour déterminer si le sol se prête à l'installation de systèmes de mise à la terre.
Spécifications
| Champs et précision |
| La résistance de la terre | 0 - 40 kΩ | ±(3 % + 5) |
| Résistivité du sol | 0 - 40 kΩ | ±(3 % + 5) |
| Tension de perturbation | 50 V (tension continue / 40 Hz ~ 500 Hz) | ±(3 % + 3) |
| Fréquence des perturbations | 40 Hz ~ 500 Hz | ±(1 % + 2) |
|
| Autres fonctions |
Rétro-éclairage LCD, rétention de données (20 emplacements), indication de batterie faible, détection de la tension/fréquence des interférences |
| Écran |
LCD, 125 x 37 mm |
| Puissance |
x8 piles AA de 1,5 V |
| Dimensions |
210 x 175 x 90 mm |
| Poids |
1,1 kg |
Accessoires
Le UT572 est livré avec :
- x8 Piles AA
- Cordons de mesure simples avec pinces crocodiles (x1 doubles fiches, x1 fiches simples)
- x4 Broches de mise à la terre
- Cordons de mesure standard avec pinces crocodiles (x1 rouge de 40 m, x1 rouge de 20 m, x1 noir de 20 m, x1 jaune de 10 m, x1 vert de 5 m)
- Sac de transport
Avantages et inconvénients
- Gamme de résistance à la terre élevée
Téléchargements
(698.21 KB)
