Testeur de panneaux solaires UNI-T UT673PV+
Détails

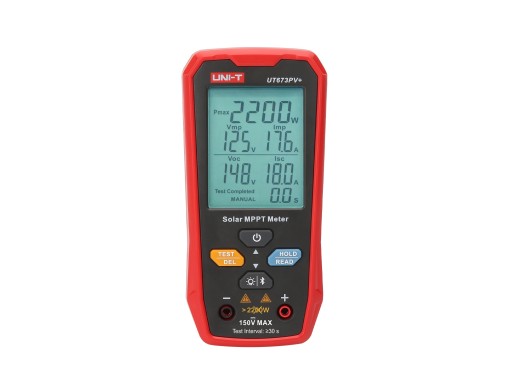

L'UNI-T UT673PV+ est un testeur de panneaux solaires adapté à tous les panneaux photovoltaïques courants et à toutes les chaînes de panneaux jusqu'à 150 V. Ce testeur mesure la puissance maximale, la tension de puissance de crête, le courant de puissance de crête, la tension en circuit ouvert et le courant de court-circuit, sur une plage de puissance comprise entre 5 et 2 200 W et une plage de courant comprise entre 0 et 20 A. De plus, il prend en charge le suivi manuel et automatique du point de puissance maximale, et les cinq valeurs mesurées s'affichent simultanément sur le grand écran LCD.
Compact et suffisamment léger pour tenir dans une poche, ce testeur est destiné à une utilisation sur site par les fabricants de panneaux, les installateurs et les propriétaires de systèmes qui ont besoin de vérifier rapidement le rendement d’un panneau. Les mesures peuvent être transmises via Bluetooth à l’application UNI-T Smart Measure, qui les affiche en temps réel sous forme de graphiques et exporte un rapport de test au format PDF, CSV ou XLS. Le câble MC4 fourni se connecte directement à un panneau ou à une chaîne, et une clé de déconnexion est incluse pour déconnecter les connecteurs MC4 du panneau. Des sangles magnétiques permettant une mesure en mode mains libres sont disponibles en accessoires. Contactez-nous pour obtenir des conseils sur le choix du testeur photovoltaïque adapté.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Caractéristiques techniques
| Puissance maximale (Pmax) | 5 - 2 200 W |
| Tension de puissance de crête (Vmp) | 10 - 150 V |
| Courant de puissance de crête (Imp) | 0 - 20 A |
| Tension en circuit ouvert (Voc) | 10 - 150 V |
| Courant de court-circuit (Isc) | 0 - 20 A |
| Précision de base | ±(1,5 % + 5) |
| Modes MPPT | Manuel et automatique |
| Raccordement | MC4 |
| Interface | Bluetooth (application UNI-T Smart Measure) |
| Enregistrement de données | 100 séries |
| Autres fonctions | Rétention de données, rétroéclairage, arrêt automatique, indication de dépassement de plage |
| Protection | Inversion de polarité, OVP, OCP, OTP, OPP |
| Indice de sécurité | CAT 0 150 V |
| Affichage | Grand écran LCD, 52 x 66 mm |
| Alimentation électrique | 2 piles AA (1,5 V) |
| Dimensions | 169 x 81 x 46 mm |
| Poids | 304 g |
Accessoires
L'UT673PV+ est livré avec :
- 1 câble MC4 (UT-L101)
- 1 jeu de clés pour connecteurs MC4
- 2 piles AA
