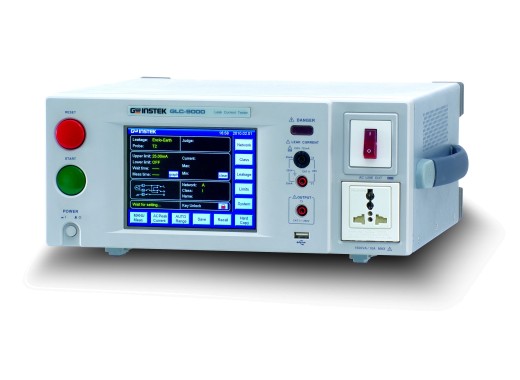

Testeur de courant de fuite GW Instek GLC-9000
Détails
Le GW Instek GLC-9000 est un appareil de mesure du courant de fuite utilisé pour effectuer des tests de courant de fuite (ou tests de courant de contact) sur des appareils électriques et électroniques (CEI 60990).
Le GLC-9000 fonctionne avec 9 réseaux de mesure différents (également appelés « dispositifs de mesure » (MD)) pour permettre la simulation du corps humain pendant que l'équipement sous test (EUT) est soumis à un test de courant de fuite conformément à des normes ou réglementations spécifiques, telles que CEI, UL, JIS, etc.
L'appareil de mesure peut mesurer 8 types différents de courants de fuite. En outre, 50 conditions de test prédéfinies sont conformes à la norme IEC 60990 et à d'autres normes. Il existe également 30 emplacements mémoire pour enregistrer vos paramètres personnels.
Caractéristiques techniques
| CC | Plage de mesure | 50 µA / 500 µA / 5 mA / 25 mA |
| Résolution | 0,01 µA / 0,1 µA / 1 µA / 10 µA | |
| Précision | ±1,0 % fs /±(0,2 % rdg + 3 chiffres) | |
| CA/CA+CC | Plage de mesure | 50 µA / 500 µA / 5 mA / 25 mA |
| Résolution | 0,01 µA / 0,1 µA / 1 µA / 10 µA | |
| Précision | 10 Hz - 100 kHz : ±2,0 % fs / ±(2,0 % rdg + 6 chiffres))
100 kHz - 1 MHz : ±2,0 % fs / ±(2,0 % rdg + 10 chiffres) |
|
| Crête CA | Gamme | 500 µA / 1 mA / 10 mA / 75 mA |
| Résolution | 0,1 µA / 1,0 µA / 10 µA / 100 µA | |
| Précision | 20 Hz - 1 kHz : ±4,0 % fs/ ±2,5 % fs/ ±(2,0 % rdg + 6 chiffres)
1 kHz - 10 kHz : ±5,0 % fs/ ±5,0 % fs/ ±(5,0 % rdg + 10 chiffres) |
|
| Modes de mesure | CA/CC/CA+CC | 10,0 V - 300,0 V |
| Crête CA | 15,0 V - 430,0 V | |
| Fonction SELV | Disponible | |
| EUT (contrôle V/I) | Tension | 85 V - 300 V |
| Courant | 0,5 A - 10 A | |
| Mémoire | 30 emplacements | |
| Interface | Hôte USB, dispositif USB, RS-232C, GPIB, EXT, E/S | |
| Affichage | 320 x 240 couleur TFT LCD écran tactile | |
| Poids | 5,0 kg | |
| Dimensions | 330 x 150 x 350 mm | |
Accessoires
Le GW Instek GLC-9000 est fourni avec :
- Cordon d'alimentation
- Sondes de test (x2)
- Pinces crocodiles (x4)
- Sonde en feuille
- Manuel d'utilisation
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- 9 types de MD différents
- 8 types de courants de fuite
