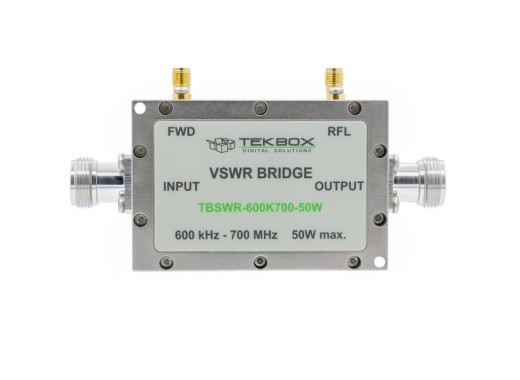

Pont ROS de puissance élevée Tekbox TBSWR-600K700
Détails
Le pont TBSWR-600K700 de puissance élevée ROS (Voltage Standing Wave Ratio - VSWR) est conçu pour la mesure de puissance avant/arrière dans les tests d'immunité CEM dans les gammes HF et VHF. Le pont combine la gamme de fréquences 600 kHz - 700 MHz et la directivité d'un pont directionnel avec une faible perte d'insertion de 0,15 dB - 0,6 dB et une capacité de puissance de 50 W.
Spécifications
| Gamme de fréquence | 600 kHz – 700 MHz |
| Max. puissance | 50 W |
| Perte d'interpolation | 60 kHz - 200 MHz : < 0,15 dB 200 MHz - 500 MHz : < 0,6 dB |
| Accouplement | 60 kHz - 100 MHz : -50 dB ± 0,7 dB 100 - 500 MHz : -50 dB + 0,7/- 10 dB |
| Directivité | 60 kHz – 500 MHz : > 20 dB 150 kHz – 300 MHz : >25 dB 200 kHz – 30 MHz > 30 dB |
| Impédance | 50 Ω |
| Correspondance des ports | > 20 dB |
| Interfaces | N-femelle (ports de passage), SMA-femelle (ports de couplage) |
| Dimensions | 113 x 60 x 35 mm |
| Poids | 0,29 kg |
Accessoires
La TBSWR-600K700 est livrée standard avec :
- x2 Terminateurs SMA de 50 Ω
- Boîte de rangement en bois
Téléchargements
| Tekbox TBSWR 600K700 manual |  (493.99 KB) | Télécharger |
