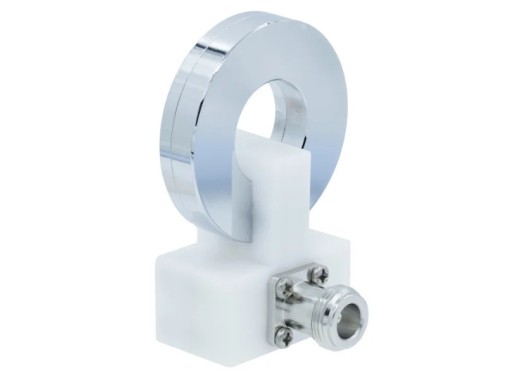

Ensemble Tekbox TBRS101 pour les essais RS101
Détails
Le Tekbox TBRS101-SET comprend la boucle de rayonnement TBRS101-TX, la boucle de contrôle de champ TBRS101-RX et la sonde coaxiale de contrôle de courant RF TBCCP1-2K70. Cet ensemble est utilisé pour tester la capacité de l'équipement à résister au rayonnement du champ magnétique dans la gamme de fréquences de 30 Hz à 100 kHz à une distance proche de 5 cm. L'ensemble est conforme aux normes MIL-STD-461G et RS101.
La boucle rayonnante TBRS101-TX a un diamètre de 12 cm et la distance entre l'enroulement et l'objet sous test est de 5 cm. La boucle de surveillance TBRS101-RX a un diamètre de 4,1 cm. La boucle reçoit un rayonnement de champ magnétique normal au plan de contenance, à 5 cm de la boucle rayonnante TBRS101-TX, qui produit un signal de tension dépendant de l'intensité du rayonnement du champ B et du champ H à la sortie de la boucle.
La sonde coaxiale de contrôle du courant RF TBCCP1-2K70, avec une bande passante de 9 kHz à 30 MHz, est incluse dans le kit pour l'étalonnage.
Spécifications
| Boucle radiante TBRS101-TX | |
| Gamme de fréquences | 30 Hz - 100 kHz |
| Diamètre de la boucle | 12 cm |
| Inductance propre | 90 µH |
| Dimensions | 38 x 15,2 x 15,2 cm |
| Poids | 0,5 kg |
| Boucle de surveillance de champ TBRS101-RX | |
| Gamme de fréquences | 30 Hz - 100 kHz |
| Diamètre de la boucle | 4,1 cm |
| Inductance propre | 180 µH |
| Dimensions | 4,37 x 5,42 x 7,92 cm |
| Poids | 0,1 kg |
| Normes | MIL-STD-461G / RS101 |
Accessoires
- Adaptateur POM pour le trépied TBTP3
- Adaptateur banane-mâle vers BNC-femelle
- Terminaison 50 Ω
