Jeu de sondes CEM et préamplificateur RF Tekbox TBPS01-TBHDR1
Détails

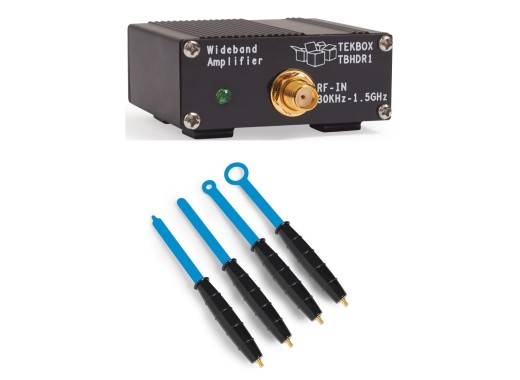

L'ensemble Tekbox TBPS01-TBHDR1 comprend les éléments suivants et le .
Sondes
Le jeu de sondes CEM en champ proche TBPS01 de Tekbox se compose de 4 sondes pour les mesures de pré-conformité CEM des émissions rayonnées des champs électriques et magnétiques. Les sondes sont généralement connectées à un analyseur de spectre et fonctionnent de la même manière que les antennes à bande passante. La plus grande sonde est la plus sensible aux radiations et la plus petite est la moins sensible. Les sondes peuvent également être utilisées pour des tests d'immunité RF en émettant des signaux RF dans des sections éventuellement vulnérables d'un circuit. Enfin, les sondes peuvent être utilisées pour mesurer les signaux de manière non invasive. Associé à l'amplificateur RF TBHDR1, il est possible de mesurer les fréquences, la phase, le bruit et les composantes spectrales des signaux RF. Les boucles de toutes les sondes sont blindées pour éviter de capter le bruit de mode commun.
| Modèle | Longueur | Forme | Largeur de la boucle/du point | Gamme de fréquence |
| H20 (Champ magnétique) | 170 mm | Boucle | 20 mm | 6 GHz |
| H10 (Champ magnétique) | 170 mm | Boucle | 10 mm | 6 GHz |
| H5 (Champ magnétique) | 170 mm | Boucle | 5 mm | 6 GHz |
| E5 (Champ électrique) | 170 mm | Point | 5 mm | 6 GHz |
Préamplificateur RF
L'amplificateur RF TBHDR1 est un amplificateur à haute dynamique avec une gamme de fréquences allant de 30 kHz à 1,5 GHz. L'amplificateur RF a un gain typique de 22 dB pour cette gamme. En raison de son faible facteur de bruit et de son point d'interception de sortie du 3e ordre élevé, il s'agit d'un préamplificateur idéal pour les analyseurs de spectre et les récepteurs dans les applications de test CEM. Il fonctionne également très bien comme amplificateur pour les antennes à boucle active.
| Gamme de fréquence | 30 kHz - 1,5 GHz |
| Tension maximale d’alimentation | 5,5 V |
| Puissance d'entrée maximale | 10 mW |
| Point de compression de sortie typique de 1dB | 19 dBm |
| Point d'interception typique d'ordre 3 | 37 dBm |
| Adaptation d'entrée (S11) | -16 dB |
| Isolation inversé (S12) | -28 dB |
| Gain typique (S21) | 22 dB |
| Adaptation de la sortie (S22) | -10 dB |
| Chiffre de bruit | 2,7 dB |
| Connectivité | Entrée/sortie : 50 Ω, SMA femelle Mini USB-B |
| Poids | 160 x 160 x 40 mm |
| Dimensions | 0,21 kg |
Accessoires
L'ensemble comprend :
- Câble SMA à SMB, 75 cm
- Adaptateur SMA-femelle à N-mâle
- Câble SMA-mâle à SMA-mâle, 25 cm
- Câble SMA-mâle à N-mâle, 75 cm
- Adaptateur SMA-femelle à N-mâle
- Câble USB
Avantages et inconvénients
- Les sondes sont blindées
- Possibilités de mesures multiples
Téléchargements
| Near Field Probe manual |  (601.15 KB) | Télécharger |
| EMC pre-compliance testing handleiding | (477.94 KB) | Télécharger |
| Tekbox TBHDR1 manual | (2.02 MB) | Télécharger |
