Tekbox TBMHA1 coupleur de courant pour harmoniques du réseau
Détails

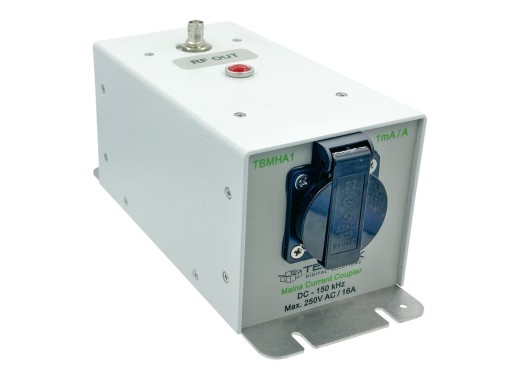

Le Tekbox TBMHA1 est un coupleur de courant pour harmoniques du réseau électrique, conçu pour les mesures de conformité et de pré-conformité à des normes telles que la CEI 61000-3-2. Un transformateur de courant large bande compensé CA/CC REO WKO/CL-P25 est logé à l'intérieur du boîtier, le réseau électrique passant par l'ouverture de son noyau. De plus, ce coupleur est un convertisseur qui convertit le courant de charge en un courant de sortie proportionnel de 1 mA/A, qu'un récepteur IME ou un analyseur de spectre lit ensuite via la sortie de courant BNC.
Le TBMHA1 nécessite une résistance de dérivation externe pour servir de convertisseur de courant de sortie en tension. Une terminaison de traversée de 50 Ω sur le port BNC offre un facteur de transduction de 50 mV/A, et la plage allant du CC à 150 kHz couvre la teneur en harmoniques de pratiquement tous les appareils alimentés sur secteur soumis aux tests. La version européenne est livrée avec une prise d’entrée C19 de 16 A et une prise de sortie Schuko (CEE7/3).
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Caractéristiques techniques
| Entrée secteur | C19, 16 A |
| Sortie secteur | Schuko (CEE7/3), 16 A |
| Plage de tension secteur | 100 - 120 V / 200 - 240 V (sélecteur) |
| Facteur de conversion | 1 mA/A (50 mV/A avec une terminaison de 50 Ω) |
| Courant primaire max. | 25 A (transformateur de courant) ; 16 A (limité par la prise) |
| Plage de fréquences | CC - 150 kHz |
| Temps de montée | ≤ 1,5 µs |
| Sortie de courant | Connecteur BNC femelle |
| Dimensions | 100 x 118 x 240 mm |
| Poids | 1,4 kg |
Accessoires
- 1 câble coaxial de 75 cm, connecteur BNC mâle vers N mâle (RG223)
- 1 câble d'alimentation pour appareils électroménagers C19 de 16 A
Avantages et inconvénients
- Large bande de fréquences de DC à 150 kHz
- Transformateur de courant compensé AC/DC
- Les terminaisons 50 Ω externes ou les récepteurs de mesure sont vendus séparément
Téléchargements
| Tekbox TBMHA1 user manual |  (461.8 KB) | Télécharger |
