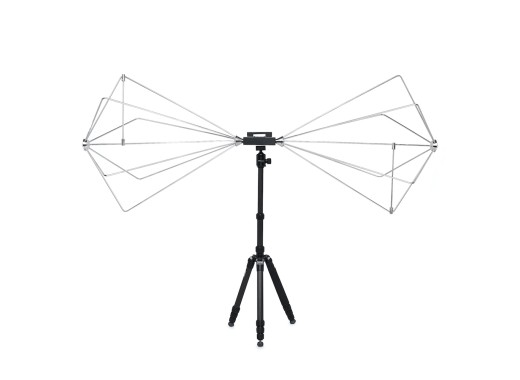

La TBMA2 de Tekbox est une antenne biconique passive conçue pour être utilisée dans les tests de pré-conformité CEM. L'antenne a une gamme de fréquences de 30 MHz à 300 MHz, une puissance d'entrée maximale de 100 W et un diagramme directionnel similaire à celui d'une antenne dipôle. La TBMA2 utilise des éléments rayonnants amovibles, ce qui rend l'antenne facilement stockable et portable. Les éléments rayonnants sont en acier inoxydable, ce qui les rend résistants à la dégénérescence par contact.
La TBMA2 est livrée avec un support de montage en plastique qui utilise un filetage standard de 1/4", ce qui permet de le monter facilement sur la plupart des trépieds comme le TBTP1 1490 mm trépied.
Type d'antenne | Biconique passif |
Gamme de fréquence | 30 MHz - 300 MHz |
Impédance nominale | 50 Ω |
Max. puissance d'entrée continu | 100 W |
Champ isotrope | -12,51 - 0,55 dBi |
Facteur d'antenne | 10,8 - 26,3 dB/m |
Rapport d'onde stationnaire de tension | < 38,05 |
Dimensions | 138,7 x 54,2 x 80,3 cm |
Poids | 3,52 kg |
Filetage de l'adaptateur pour le trépied | 1/4" |
Connecteur | Type N |
Le TBMA2 est livré avec :
Tekbox TBMA2 manual |
(802.63 KB) | Download |
