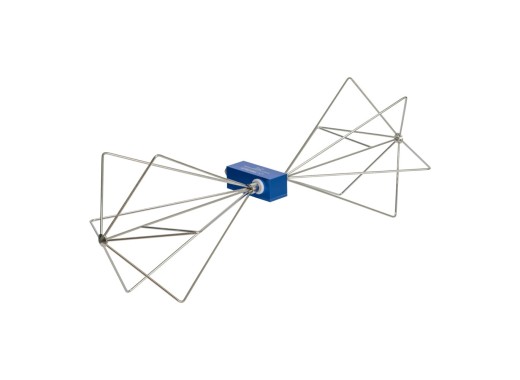

Antenne biconique Tekbox TBMA1C
Détails
La Tekbox TBMA1C est une antenne biconique passive conçue pour être utilisée dans les tests de pré-conformité CEM.
La TBMA1C a une bande passante de 20 MHz à 1 GHz et une forme de rayonnement directionnel de type dipôle.
Elle est petite et légère et est également protégée contre l'accumulation de charges statiques.
La TBMA1C peut aussi créer une intensité de champ bien définie avec cette antenne.
De plus, l'antenne est protégée contre l'accumulation de charges statiques.
L'antenne est livrée dans une mallette de transport en aluminium.
Elle n'est pas livrée avec un trépied. Cependant, grâce au filetage standard de 1/4", elle peut facilement être vissée à d'autres supports tels que le trépied Tekbox TBTP2B ou TBTP3.
Spécifications
| Type d'antenne | Biconique passive |
| Gamme de fréquences | 20 MHz - 1 GHz |
| Impédance nominale | 50 Ω |
| Puissance d'entrée continue maximale | 2 W |
| Gain isotrope | -38,46 - 1 dBi |
| Facteur d'antenne | 14,19 - 40,56 dB/m |
| Rapport d'ondes stationnaires de tension | < 2,66 |
| Filetage de l'adaptateur pour trépied | 1/4" |
| Connecteur | Type N |
| Dimensions de l'antenne | 605 x 235 x 203 mm |
| Poids Filetage de l'adaptateur pour trépied | 0,58 kg |
| Dimensions de la mallette de transport | 630 x 310 x 270 mm |
| Poids de la mallette de transport | 4,4 kg |
Accessoires
La TBMA1C est livrée avec :
- Mallette de transport
Avantages et inconvénients
- Construction légère et de petite taille
Téléchargements
| Tekbox TBMA1C user manual |  (588.96 KB) | Télécharger |
