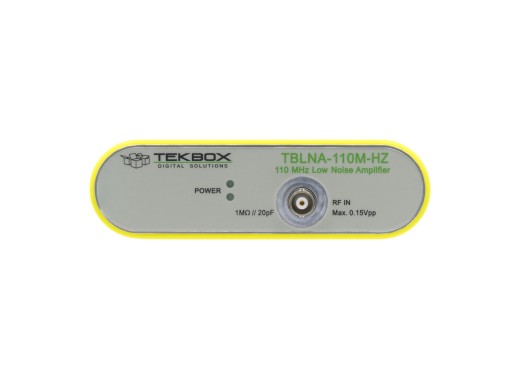

Convertisseur d'impédance à couplage CC Tekbox TBLNA-110M-HZ
Détails
Le TekBox TBLNA-110M-HZ est un convertisseur d'impédance à couplage CC conçu pour adapter les sources à haute impédance de 1 MΩ à 50 Ω. Le TBLNA-110M-HZ peut être utilisé pour des mesures en circuit à l'aide de sondes d'oscilloscope standard dans des systèmes 50 Ω, ainsi que comme frontal à haute impédance pour des équipements RF avec des entrées 50 Ω, tels que des analyseurs de spectre. Il a une réponse en fréquence plate de CC à 110 MHz et une bande passante de 3 dB de CC à 500 MHz, tout en restant utilisable jusqu'à 1 GHz. Il fournit également deux sorties séparées : l'une avec un gain de 0 dB et l'autre avec un gain de 20 dB, ce qui est utile lorsqu'on l'utilise avec une sonde d'oscilloscope 1:10, car la sortie peut compenser l'atténuation de la sonde.
Spécifications
| Gamme de fréquences | CC - 110 MHz (Plate) CC - 500 MHz (3 dB) |
| Impédance d'entrée | 1 MΩ / 20 pF |
| Impédance de sortie | 50 Ω |
| Affaiblissement de retour en sortie | > 25 dB |
| Gain | 0 dB ou 20 dB |
| Connecteur RF | Femelle BNC |
| Fond de bruit | < 10 nV/√Hz typ. (> 2 MHz) |
| Alimentation électrique | 12 V (CC) |
| Dimensions | 135 x 40 x 110 mm |
| Poids | 350 g |
Accessoires
Le TekBox TBLNA-110M-HZ est livré avec :- Câble d'alimentation
Avantages et inconvénients
- 2 sorties séparées avec des gains différents
- Réponse plate jusqu'à 110 MHz
Téléchargements
(1.48 MB)
