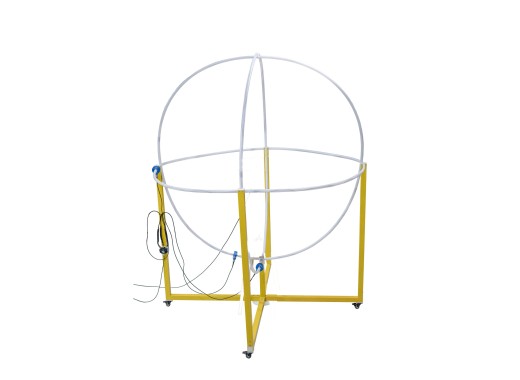

Antenne triple boucle Tekbox TBLLA-2M
Détails
La Tekbox TBLLA-2M est une grande antenne boucle (triple boucle), chacune avec un diamètre de 2 mètres, montée sur un cadre WPC creux et léger. L'antenne est conçue pour mesurer le champ magnétique induit des luminaires (éclairage), conformément aux normes CISPR 16-1-4 et CISPR 15/EN 55015. Elle dispose d'une plage de fréquences de 3 Hz à 30 MHz. Chacun des trois éléments de la boucle reçoit un rayonnement de champ magnétique normal au plan de contenance et émet un signal de tension proportionnel à l'intensité du rayonnement du champ H. L'antenne est équipée de trois sondes de courant TBCCP1-2K70.
L’antenne n’est pas livrée avec le trépied TBTP3. Parmi les autres accessoires disponibles pour la TBLLA-2M figurent le dipôle d’étalonnage CDP et le support CDP-SS-B.
Spécifications
| Type d'antenne | Antenne à grande boucle (triple boucle) |
| Gamme de fréquences | 3 kHz - 30 MHz |
| Impédance nominale | 50 Ω |
| Facteur de correction effectif de l'antenne | 0 dB |
| Connecteur | Type N femelle |
| Dimensions | 206,2 x 206,2 x 254,7 cm |
| Poids | 25 kg |
Accessoires
La TBLLA-2M est livrée avec :
- Trépied en bois TBTP3
- Plaque de l'objet sous test
- x3 Sondes coaxiales de contrôle du courant RF TBCCP1-2K70
- Câbles coaxiaux nécessaires
- Câbles de ferrite nécessaires
- Commutateur coaxial RF
- Rapport d'étalonnage en usine
Téléchargements
| TBLLA-2M user manual |  (466.35 KB) | Télécharger |
