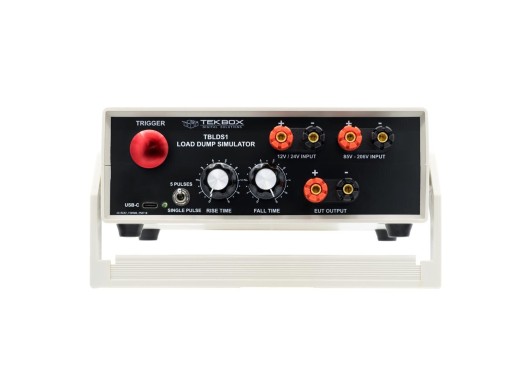

Simulateur de chute de charge Tekbox TBLDS1
Détails
Le Tekbox TBLDS1 est une charge électronique utilisée dans les configurations de pré-conformité. La charge nécessite une alimentation électrique externe pour fonctionner, qui devrait être fournie par un câble USB-C, câble non inclus. La charge émet des impulsions conformes aux normes suivantes : ISO 7637-2, ISO 16750-2 et J2139. Le simulateur TBLDS1 offre une alternative abordable aux ingénieurs concepteurs qui souhaitent valider avant les tests de conformité, sans le coût des simulateurs de décharge de charge standard. En outre, une alimentation électrique basse tension et une alimentation électrique haute tension sont nécessaires pour compléter le dispositif de test. Vous trouverez de plus amples informations dans le manuel ci-dessous.
Spécifications
| Temps de montée | réglable, typ. 100 μs - 10 ms | |
| Temps de chute | réglable, typ. 700 ms - 1 s | |
| Ri | 2 Ω | |
| Modes de fonctionnement | Impulsion unique, 5 impulsions à 10 s d'intervalle | |
| Courant EUT | 3 A max dans un système 12 V 1,5 A max dans un système 24 V |
|
| Tension EUT | +14 V / +28 V (alimentation externe) | |
| Alimentation transitoire | +230 V max (alimentation externe) | |
| Dimensions | 19 x 22 x 8 cm | |
| Poids | 900 g |
Avantages et inconvénients
- Câble USB-C non inclus
Téléchargements
| Tekbox TBLDS1 user manual |  (817.58 KB) | Télécharger |
