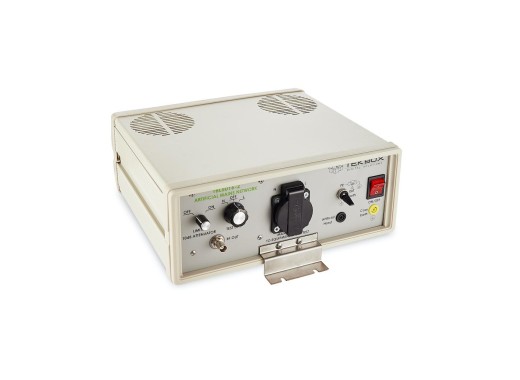

TBL5016-2 16A LISN de Tekbox
Détails
Le TBL5016-2 de Tekbox est un réseau de stabilisation de l'impédance de ligne (Line Impedance Stabilization Network) conçu pour mesurer les interférences conduites par la ligne lors des tests de pré-conformité CEM dans la plage de fréquence de 9 kHz à 30 MHz, ce qui correspond à la norme CISPR16. Ce LISN est conçu pour tester les équipements alimentés en courant alternatif monophasé avec des tensions allant jusqu'à 240 V et un courant allant jusqu'à 16 A. Le TBL5016-2 est équipé d'un limiteur/atténuateur commutable et d'une connexion pour main artificielle.
Spécifications
| Gamme de fréquence | 9 kHz - 30 MHz |
| Tension maximale | 240 V / 50-60 Hz (CAT II) |
| Courant maximale | 16 A |
| Impédance | 50 Ω ║ (50 µH + 5 Ω) |
| Main artificielle | 220 pF + 511 Ω |
| Limiteur/Atténuateur | 150 kHz à 30 MHz; 10 dB |
| Connectivité | 50 Ω BNC |
Accessoires
Le Tekbox TBL5016-2 est livré avec :
- Câble d'alimentation
- Câble coaxiale BNC-mâle à N-mâle (75 cm)
Téléchargements
| TBL5016 2 manual |
 (1.06 MB) |
Download |
