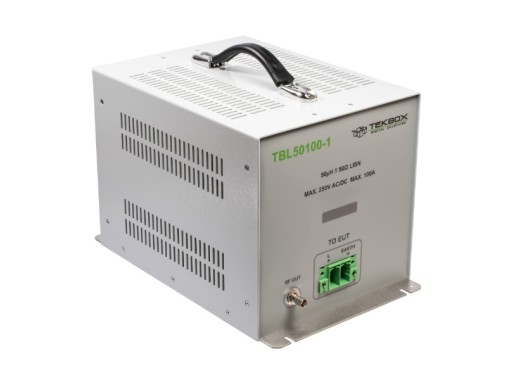

Tekbox TBL50100-1 LISN
Détails
Le TBL50100-1 50 µH et 100 A de Tekbox est un LISN (Line Impedance Stabilization Network) avec un canal utilisé dans les tests CEM qui peut mesurer le « bruit conduit » sur la ligne d'alimentation des appareils alimentés en courant continu et alternatif. Ce LISN fonctionne dans la gamme de fréquences 150 kHz - 30 MHz conformément à la norme CISPR 16-1-2. En outre, le LISN est placé sur la ligne d'alimentation de l'appareil à tester (DUT - objet sous test). Il mesure le bruit électrique indésirable dans les bornes d'alimentation de l'objet sous test, qui peut être vérifié à l'aide d'un analyseur de spectre ou d'un récepteur de mesure. En utilisant plusieurs LISN TBL50100-1 avec un canal, il devient possible d'effectuer des mesures triphasées.
Veuillez noter que lorsque vous utilisez ce LISN sans limiteur de transitoires et que vous testez des produits alimentés en courant alternatif, il est fortement recommandé de protéger l'entrée de l'analyseur connecté à l'aide d'un filtre passe-haut tel que le filtre passe-haut Tekbox TBHPF1-150 kHz.
Veuillez noter que le LISN Tekbox TBL50100-1 a été remplacé par le LISN Tekbox TBL50100-1B.
Spécifications
| Gamme de fréquence | 150 kHz - 30 MHz |
| Tension maximale | 250 V CC / 250 V CA |
| Courant maximale | 70 A en continu, 100 A pendant 10 minutes |
| Résistance CC | < 20 mΩ |
| Connectivité | BNC, prise/bornes à tension haute : Contact Phoenix |
| Type | V-AMN (50 Ω/50 µH) |
| Dimensions | 350 x 230 x 230 mm |
| Poids | 5,3 kg |
Accessoires
La Tekbox TBL50100-1 est fournie avec :
- x2 bornes femelles
- x1 câble RG223 BNC-mâle à N-mâle de 75 cm
Avantages et inconvénients
- Courant maximal élevé pour un LISN à canal unique
Téléchargements
| TBL50100-1 Manual |  (1.7 MB) | Télécharger |
