Tekbox TBL0550-1 - CC LISN 60 V 50 A
Détails

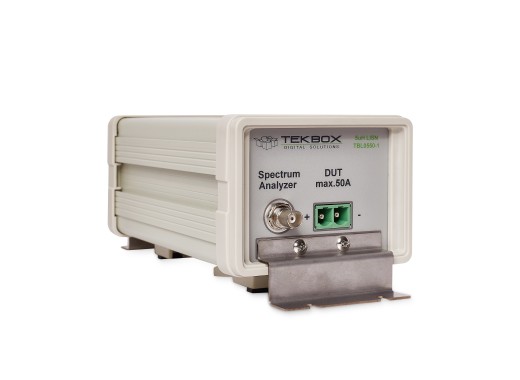

Le Tekbox TBL0550-1 est un LISN (Line Impedance Stabilization Network) qui peut être utilisé pour mesurer le "bruit conduit" sur la ligne d'alimentation des appareils alimentés en courant continu. Ce LISN est conçu pour effectuer des tests de pré-conformité CEM dans la gamme de fréquences allant de 150 kHz à 110 MHz. Le TBL0550-1 peut alimenter le DUT (Device Under Test) avec un courant continu maximum de 50 A. La connexion de l'alimentation électrique et du DUT est déconnectée par une inductance de 5 µH. Le condensateur de 1μF peut être déconnecté en interne en retirant une barre à mine.
Le LISN est connecté à la ligne d'alimentation d'un DUT. Le bruit qui en résulte sur la ligne d'alimentation peut être mesuré au moyen d'un analyseur de spectre sur le connecteur BNC.
Deux Tekbox TBL0550-1 en combinaison avec le Tekbox LISN Mate garantissent que non seulement le "mode commun", mais aussi le "mode différentiel" du bruit puisse être mesuré. Le TBL0550-1 est conforme aux directives CEM CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F et ISO11452-4 avec les limitations DO-160/ED-14G et ISO 7637-2.
Spécifications
| Gamme de fréquence | 100 kHz - 150 MHz |
| Tension maximale | 60 V CC |
| Courant maximale | 50 A (70 A pour 3 min) |
| Résistance CC | < 9 mΩ alimentation+ à DUT+ ; < 2 mΩ alimentation- à DUT- |
| Connectivité | BNC, prise/bornes à tension haute : Contact Phoenix |
| Dimensions | 120 x 100 x 225 mm |
| Poids | 1,6 kg |
Accessoires
La Tekbox TBL0550-1 est fournie avec :
- Câble BNC à N RG232
- Connecteurs
- Crochets à terre
Avantages et inconvénients
- High current
- Low DC resistance
Téléchargements
| Tekbox TBL0550-1 manual |  (834.7 KB) | Télécharger |
