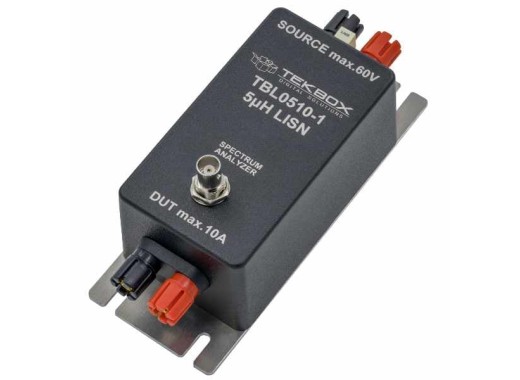

Tekbox TBL0510-1 LISN

Tout appareil électronique mis sur le marché doit être conforme à certaines "directives CEM", qui indiquent dans quelle mesure l'appareil à tester interfère électromagnétiquement avec d'autres appareils. Un réseau de stabilisation d'impédance de ligne (LISN) est un dispositif utilisé, en conjonction avec un récepteur de mesure ou un analyseur de spectre, pour mesurer les interférences sur une ligne électrique. Comme son nom l'indique, un LISN fournit une impédance de mesure fixe stabilisée, quelle que soit l'impédance de la source de courant.

Le TBL0510-1 est un LISN de 5µH qui peut être utilisé pour mesurer le bruit conduit sur la ligne d'alimentation des dispositifs alimentés en CC. Ce LISN est conçu pour effectuer des tests de pré-conformité CEM dans la gamme de fréquences de 10kHz à 400MHz. De plus, ce LISN est livré avec une plaque de mise à la terre. Le TBL0510-1 est relié par deux connexions CC entre la source d'alimentation et le dispositif testé. Le bruit conduit est couplé de la ligne d'alimentation à la borne BNC 50Ω avec des pertes minimales, où l'interférence peut être analysée. Avec, par exemple, un analyseur de spectre. En outre, le LISN isole l'appareil à tester et la borne BNC du bruit causé par la source d'alimentation. La connexion de la source et la connexion de l'appareil sont déconnectées par une inductance de 5μH.

Pour plus d'informations sur la mesure avec TBL0510-1 et les directives CEM, veuillez consulter les PDF au bas de cette page. En outre, il existe également un logiciel PC permettant d'analyser plus en détail les mesures CEM. Ce logiciel, EMCview, est disponible ici.

Attention ! Ce LISN est adapté aux essais CEM sur des appareils alimentés en CC. Pour les essais sur des appareils alimentés en CA monophasé, vous pouvez utiliser leTBL5008-2C.
