Transformateur d'injection à large bande Tekbox TBJT02
Détails

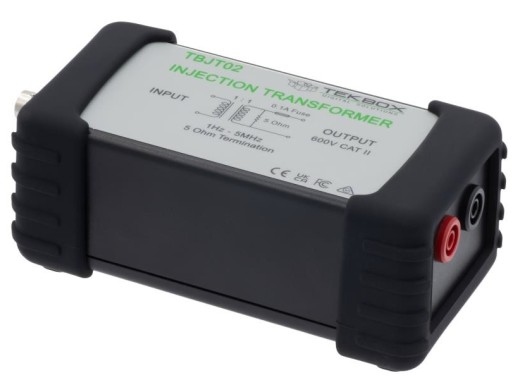

Le TBJT02 de Tekbox est un transformateur d'injection à large bande permettant de réaliser des diagrammes de bode pour mesurer la stabilité des alimentations et des convertisseurs. Le transformateur injecte un signal de test dans la boucle de contrôle pour mesurer l'effet sur le système. Il fournit une isolation galvanique entre la source du signal et la boucle de contrôle. Le transformateur d'injection lui-même est terminé en interne par une résistance de 5 Ω et protégé par un fusible de 100 mA. Ce transformateur a une plage de fréquence utilisable de 1 Hz à 7 MHz. L'entrée du transformateur est connectée à un connecteur BNC femelle de 50 Ω et la sortie est connectée à des fiches bananes de sécurité de 4 mm.
Aperçu du modèle
Nous proposons trois transformateurs d'injection de Tekbox, qui se distinguent par leur gamme de fréquences, leur perte d'insertion et leur capacité.
| Modèle | TBJT01 | TBJT02 | TBJT03 |
|---|---|---|---|
| Gamme de fréquences utilisables | 10 Hz - 45 MHz | 1 Hz - 7 MHz | 10 Hz to 100 MHz |
| Gamme de fréquences de 3 dB | 15 Hz - 9 MHz typ. | 2 Hz - 3 MHz typ. | 50 kHz – 50 MHz typ. |
| Perte d'insertion (S21) | 15,5 dB typ. | 16 dB typ. | 3 dB max. |
| Capacité (à 1 kHz) | 90 pF | 310 pF | 56 pF |
| Prix |
Spécifications
| Résistance de terminaison | 5 Ω |
| Fuse | 100 mA |
| Courant de saturation CC | 12 mA |
| Tension nominale max. | 600 V CAT II |
| Connectivité | Connecteur BNC femelle de 50 Ω (entrée) Fiches bananes de sécurité de 4 mm |
| Dimensions | 70 x 60 x 140 mm |
| Poids | 300 g |
