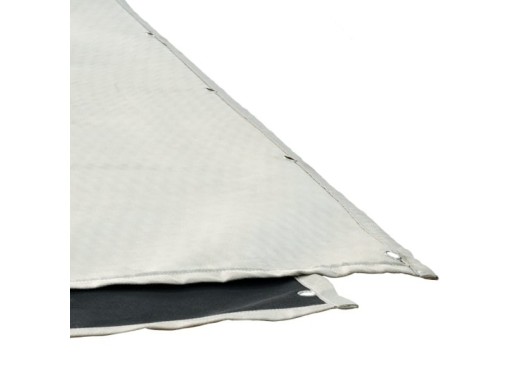

Plan de masse enroulable TBGP de Tekbox
Détails
Pour effectuer des mesures de pré-conformité CEM, il faut un plan de masse. Beaucoup des espaces de travail ne disposent pas d'un espace suffisant pour placer un plan de masse métallique permanent. Pour ces utilisateurs, ce plan de masse enroulable TBGP de Tekbox est une excellente solution.
Ce plan de masse a une taille maximale de 250 x 140 cm et peut facilement être enroulé après utilisation et rangé dans le tube en carton inclus. Il peut également être utilisé lorsqu'il n'est que partiellement déroulé. Le plan de masse lui-même est composé d'un tissu conducteur collé à un polaire.
Le Tekbox TBGP est fournie avec 4 pièces de blocs de contact, chacune équipée de trois trous filetés M5. Les blocs sont placés sur le plan de masse afin d'établir un bon contact électrique.
Les trous filetés peuvent être utilisés pour connecter la plupart des LISNs (Tekbox).
Spécifications
| Dimensions du tissu | 250 cm x 140 cm |
| Épaisseur du tissu | 0,7 mm |
| Poids du tissu | 1,1 kg |
| Matériau du tissu | 45 % polyester, 55 % tissu conducteur argenté, polaire |
| Dimensions du bloc de contact | 96 mm x 40 mm x 7,2 mm |
| Poids du bloc de contact | 0,23 kg |
| Matériel du bloc de contact | laiton, nickelé |
Accessoires
Le plan de masse enroulable TBGP de Tekbox sera livré avec :
- 4 pièces de blocs de contact en laiton nickelé
- Emballé dans un tube en carton
Avantages et inconvénients
- Prend moins de place lorsqu'il est enroulé
- Peut également être utilisé partiellement déroulé
