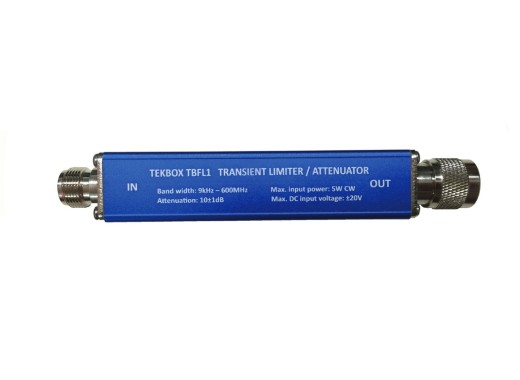

Limiteur de transitoires Tekbox TBFL1

Le limiteur de transitoires Tekbox TBFL1 est nécessaire entre le LISN et l'analyseur de spectre dans les essais d'émissions conduites. Le fait d'allumer et d'éteindre l'objet sous test provoquera des pics importants sur la sortie du LISN.

Ce Tekox TBFL1 est exceptionnel car il offre une très bonne protection et peut supporter beaucoup de surcharge. Il peut gérer une puissance continue de 5 watts et une puissance de crête plusieurs fois supérieure. Comme protection supplémentaire, le TBFL1 contient un tube à décharge de gaz qui détonne au-dessus de 50V. En termes de protection, ce Tekbox est donc bien meilleur que la plupart des autres limiteurs.

De plus, le TBFL1 est entièrement spécifié jusqu'à 600MHz et donc déjà prêt pour l'avenir.

Spécifications du Tekbox TBFL1

• Gamme de fréquences : 9 kHz - 600 MHz
• Amortissement : 10 dB - 0,5/+1,2 dB dans la bande (9 kHz à 600 MHz)
• Atténuation du filtre HP : > 30 dB à 2kHz
• Puissance d'entrée RF continue maximale : 5W (+37 dBm) dans la bande
• Max. Tension d'entrée CC ± 20V
• Adaptation d'entrée, gamme linéaire : 9 kHz - 600 MHz < - 16 dB
• Adaptation de la sortie, gamme linéaire : 9 kHz - 600 MHz < - 23 dB
• Seuil de limitation : +11 dBm (@ 37dBm niveau d'entrée)
• Connexions : Sortie de type N (m) et entrée de type N (f)
• Dimensions : 156 mm x 26 mm x 26 mm

Livré dans une boîte de rangement en bois soignée.

Les informations figurant sur cette page sont temporaires et seront mises à jour.

Téléchargements

Tekbox TBFL1 Transient Limiter datasheet

(1.01 MB)

Télécharger
