Tekbox TBESDT2 ESD-Target
Détails
La ESD-Target Tekbox TBESDT2 peut être utilisée pour vérifier les simulateurs ESD. Le TBESDT2 est un transducteur de détection de courant et il peut être utilisé pour prendre des mesures conformes à la norme IEC 61000-4-2 jusqu'à 4GHz. La cible ESD est utilisée pour mesurer, tester et calibrer l'impulsion ESD d'un pistolet ESD.

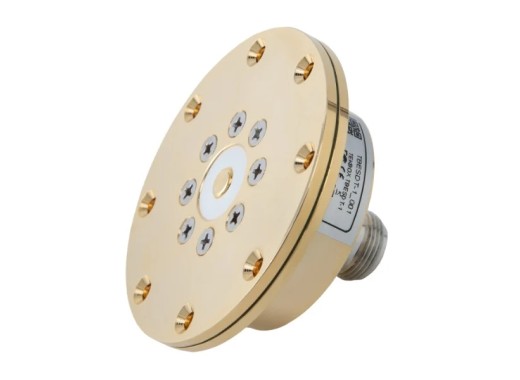

Attention, les images représentent le modèle Tekbox TBESDT1 d'apparence similaire.
Caractéristiques techniques
| Résistance | 1 Ω ± 1 % |
| Gamme de fréquences | DC - 4 GHz |
| Amplitude maximale de l'impulsion | ± 30 kV |
| Dimensions de l'appareil | Cible : ⌀ 70 mm x H 40 mm Boîtier : 340 x 260 x 110 mm |
| Poids | Cible : 0,5 kg Boîtier inclus : 2,1 kg |
Accessoires
La cible ESD Tekbox TBESDT2 est livrée avec :- 1x atténuateur 20 dB
- 1x câble coaxial N-mâle à SMA-mâle 100cm
- 1x adaptateur coaxial SMA-femelle vers BNC-mâle
- Mallette de transport en aluminium
Téléchargements
| Tekbox TBESDT2 manual |  (186.24 KB) | Télécharger |
