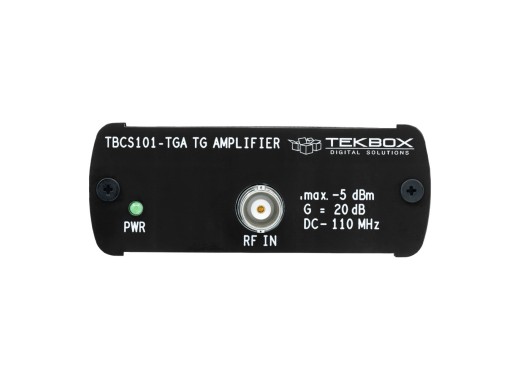

Amplificateur de commande à couplage CC Tekbox TBCS101-TGA
Détails
Le Tekbox TBCS101-TGA est un amplificateur à couplage CC conçu pour les configurations de test CS101. Le TBCS101-TGA peut également servir d'amplificateur différentiel à usage général, et notamment en combinaison avec le récepteur de mesure Tekbox TBMR-110M. L’amplificateur a un gain de 20 dB. En outre, il présente un gain plat de 0 à 20 MHz, une bande passante de 3 dB de 40 MHz et une puissance de sortie de +15 dBm.
Caractéristiques techniques
| Gamme de fréquences | 0 - 40 MHz |
| Gain | 20 dB |
| Impédance d'entrée | 50 Ω |
| Valeur nominale max | +20 dBm (50 Ω) ± 1,5 V CC (puissance d'entrée max.) |
| Impédance de sortie | 50 Ω |
| Perte de retour en sortie | > 20 dB typ. |
| Connectivité | BNC-femelle |
| Alimentation | 5 V USB-C |
| Dimensions | 82 x 33 x 80 mm |
| Poids | 100 g |
Accessoires
Le TBCS101-TGA est livré par défaut avec :
- Câble USB-C
Téléchargements
| Tekbox TBCS101-TGA - User manual |  (856.11 KB) | Télécharger |
