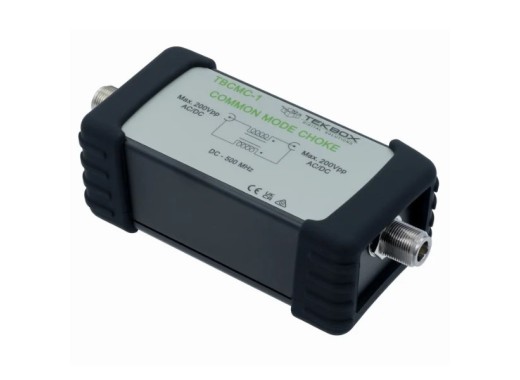

La Tekbox TBCMC-1 est une self de mode commun RF destinée à des usages généraux. La gamme de fréquences recommandée se situe entre 10 Hz et 500 MHz. Cependant, la self peut fonctionner de 1 Hz à 1 GHz, mais les performances diminuent. Elle est principalement utilisée pour réduire les courants de boucle de terre dans les configurations de mesure d'impédance qui utilisent la méthode shunt. La self TBCMC-1 est conforme à la directive RoHS et présente une conception symétrique.
Spécifications
| Gamme de fréquences | 1 Hz - 1 GHz |
| Gamme de fréquences recommandée | 10 Hz - 500 MHz |
| Puissance nominale | 130 W jusqu'à 1 GHz |
| Tension nominale | 225 Vpp jusqu'à 1 GHz |
| Courant de saturation en mode commun | 500 mA |
| Connecteurs RF | N-femelle, 50 Ω |
| Dimensions | 70 x 60 x 140 mm |
| Poids | 350 g |
