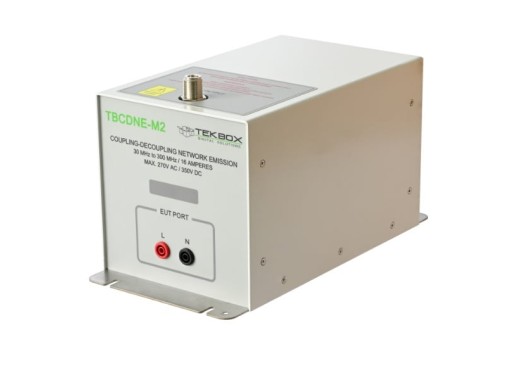

Émission de réseau de découplage-couplage TekBox TBCDNE-M2
Détails
Le Tekbox TBCDNE-M2 est un réseau de couplage-découplage (CDN) spécifiquement utilisé pour mesurer les émissions rayonnées des équipements d'éclairage, conformément à la norme EN55015. Il permet d'éviter les mesures d'émissions sur des sites d'essai en zone ouverte (Open Area Test Sites - OATS).
Par rapport aux CDN classiques, les CDNE ont une tolérance d'impédance de mode commun (CM) réduite, des paramètres supplémentaires pour la tolérance de phase CM et une impédance de mode différentiel égale à 100 Ω. Un minimum de 20 dB pour la perte de conversion longitudinale doit empêcher la tension symétrique d'influencer les résultats de la mesure. Toutefois, contrairement aux CDN, les CDNE ne se prêtent pas aux mesures d'immunité.
Attention : Le TBCDNE-M3 est utilisé pour mesurer des EUT avec des connexions PE (Terre). Veuillez utiliser le modèle TBCDNE-M2 pour les EUT sans connexions PE.
Caractéristiques techniques
| Tension d'alimentation max | 300 V CA, 600 V CC |
| Courant max | 16 A |
| Gamme de fréquences | 30 MHz - 300 MHz |
| Impédance en mode commun | 150 Ω +10 / - 20 Ω (port EUT) |
| Réponse en phase | 0° ± 25° (port EUT) |
| Impédance en mode différentiel | 100 Ω ± 20 Ω (port EUT) |
| Facteur de division de la tension | 20 dB ± 1,5 dB (EUT vers sortie RF) |
| Découplage AE vers EUT / sortie RF | > 30 dB |
| Interfaces | N-femelle (sortie RF), jacks de sécurité banane 4 mm |
| Dimensions de l'appareil | 300 x 150 x 150 mm |
| Poids | 2,5 kg |
Options
Les options suivantes sont disponibles pour le TBCDNE-M2. Veuillez nous contacter pour plus d'informations.
- Tekbox TBCDNE-M2-AP : panneau d'adaptateurs avec barre de court-circuit, comprenant une fiche N-Femelle vers une fiche banane de 4 mm
- Tekbox TBCDNE-M2-CAL1 : panneau d'adaptateurs 50 Ω à 150 Ω pour la mesure / l'étalonnage VDF
- Tekbox TBCDNE-M2-CAL2 : adaptateurs OSL pour la mesure / l'étalonnage de l'impédance en mode commun
Accessoires
Le TBCDNE-M2 est livré par défaut avec :
- Données d'étalonnage traçables au NIST
Avantages et inconvénients
- Aucune mesure d'émission sur l'OATS n'est nécessaire
- Ne convient pas pour les mesures d'immunité (voir CDN)
Téléchargements
| Tekbox TBCDNE-M2 manual |  (487.01 KB) | Télécharger |
