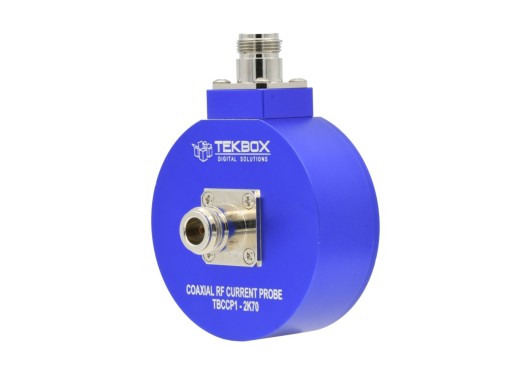

Sonde de courant TBCCP1-2K70 RF de Tekbox
Détails
Le TBCCP1-2K70 de la série Tekbox TBCCP1 est une sonde de courant RF encliquetable conçue pour les tests de pré-conformité CEM. Cette sonde a une bande passante de 3 dB de 2 kHz à 70 MHz. La sonde TBCCP1-2K70 peut être utilisée pour mesurer les courants RF dans les câbles coaxiaux ou comme transducteur pour les antennes à boucle passive. Avec une transimpédance de 0 dBΩ lorsqu'elle est chargée avec 50Ω, elle est conforme aux spécifications pour les antennes à large boucle dans CISPR 15 et CISPR 16-1-4.
Aperçu du modèle
| Modèle | TBCCP1-2K70 | TBCCP1-3K100 | TBCCP1-400K600 |
|---|---|---|---|
| Gamme de fréquences caractérisées | 10 Hz - 100 MHz | 10 Hz - 100 MHz | 10 Hz - 600 MHz |
| Impédance de transfert | 0 dBΩ | 5 dBΩ | 22 dBΩ |
| Prix |
Spécifications
| Bande passante de 3 dB | 2 kHz à 70 MHz |
| Type de connecteur | N Femelle |
| Courant primaire maximum (RF) | 12 A |
| Température centrale maximale | 125 ℃ |
| Poids | 450 g | Dimensions | 76 mm x 102 mm x 69 mm |
Avantages et inconvénients
- Équipement de test de pré-conformité CEM à bon prix
- Adapté aux grandes antennes en boucle dans les normes CISPR 15 et CISPR 16-1-4
Téléchargements
| TBCCP1-2K70 user manual |  (497.09 KB) | Télécharger |
