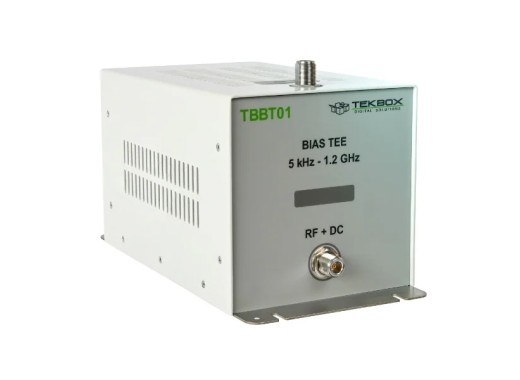

Sonde de polarisation à courant élevé Tekbox TBBT01
Détails
La sonde de polarisation TBBT01 de Tekbox peut être utilisée pour mesurer les effets de saturation des inductances de puissance et les effets de la tension de polarisation sur les condensateurs. Contrairement aux autres polariseurs, le TBBT01 peut mesurer à la fois une bande passante élevée de 1,2 GHz et un courant élevé de 10 A. C'est pourquoi ce « bias-tee » à courant élevé peut être utilisé pour évaluer les inductances de découplage/biais des amplificateurs de puissance RF ou des filtres CEM. La TBBT01 peut injecter jusqu'à 10 A de courant dans un trajet RF de 50 Ω.
Spécifications
| Gamme de fréquence | 5 kHz - 1,2 GHz |
| Perte d'insertion sur le trajet RF | < 1 dB; pour 10 kHz - 1 GHz < 1,5 dB; pour 5 kHz - 1,2 GHz |
| VSWR | 1 - 2 |
| Connectivité | N-femelle |
| Dimensions | 150 x 155 x 330 mm |
| Poids | 3 kg |
Accessoires
La sonde de polarisation TBBT01 de Tekbox est livrée avec :- x1 TBBT01
- x1 borne femelle
Téléchargements
| Tekbox TBBT01 manual |  (821.67 KB) | Télécharger |
