Ensemble d'amplificateurs Tekbox TBWADA
Détails

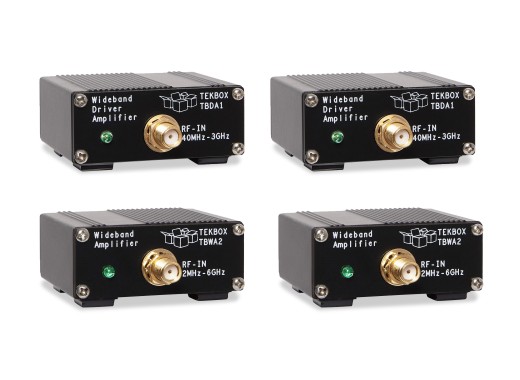

L'ensemble TBWADA de Tekbox se compose de 4 amplificateurs adaptés à la pré-conformité CEM. Les TBWA2 avec un gain de 20 dB et 40 dB conviennent pour amplifier les signaux captés par les sondes de champ proche CEM en raison de leur gamme de fréquences élevées. Les TBDA1 avec un gain de 14 dB et 28 dB sont, en raison de leur puissance de sortie plus élevée, adaptés à l'amplification des signaux RF de faible puissance.
Le coût de cette offre groupée est considérablement moins élevé que l'achat individuel de tous les amplificateurs.
Le TBWA2 a une gamme de fréquences plus élevée, de 1 MHz à 6 GHz, mais sa puissance de sortie est plus faible, ce qui le rend adapté au renforcement des signaux RF de faible puissance.
Le TBDA1 a une gamme de fréquence plus basse de 40 MHz - 3 GHz mais a une puissance de sortie plus élevée, ce qui le rend approprié pour renforcer les signaux captés par les sondes de champ proche CEM. -->
Spécifications
| Modèle | TBWA2/20dB | TBWA2/40dB | TBDA1/14dB | TBDA1/28dB |
|---|---|---|---|---|
| Gamme de fréquence | 1 MHz - 6 GHz | 1 MHz - 6 GHz | 40 MHz - 3 GHz | 40 MHz - 3 GHz |
| Puissance d'entrée maximale | +10 dBm | -10 dBm | +20 dBm | +6 dBm |
| Facteur d’amplification | 14,8 dB @ 1 MHZ 20,2 dB @ 10 MHZ 20,2 dB @ 100 MHZ 20 dB @ 500 MHZ 19,8 dB @ 1 GHZ 19 dB @ 2 GHZ 17,6 dB @ 3 GHZ 17,4 dB @ 4,5 GHZ 15,4 dB @ 6 GHZ |
30 dB à 1 MHz 40,2 dB @ 10 MHZ 40,2 dB @ 100 MHZ 40 dB @ 500 MHZ 39,5 dB @ 1 GHZ 37,6 dB @ 2 GHZ 36,4 dB @ 3 GHZ 34,6 dB @ 4,5 GHZ 34,7 dB @ 6 GHZ |
12 dB @ 25 MHZ 13,8 dB @ 50 MHZ 14,2 dB @ 100 MHZ 14,2 dB @ 500 MHZ 14,3 dB @ 1 GHZ 14,3 dB @ 1,5 GHZ 13,7 dB @ 2 GHZ 14,8 dB @ 2,5 GHZ 14,6 dB @ 3 GHZ |
26 dB à 25 MHz 28,4 dB @ 50 MHZ 28,6 dB @ 100 MHZ 28,6 dB @ 500 MHZ 28,8 dB @ 1 GHZ 28,3 dB @ 1,5 GHZ 27,2 dB @ 2 GHZ 28,5 dB @ 2,5 GHZ 28,9 dB @ 3 GHZ |
| Point de compression de sortie de 1 dB | +20 dBm @ 2 GHz | +20 dBm @ 2 GHz | +21,5 dBm @ 40 MHz +22,5 dBm @ 2 GHz |
+21,5 dBm @ 40 MHz +22,5 dBm @ 2 GHz |
| Isolation inversé | 23 dB | 40 dB | -20 dB | -40 dB |
| Chiffre de bruit | 4,5 ... 5 dB à 2 GHz | 5 dB à 2 GHz | 3 ... 4 dB | 3,1 ... 4,1 dB |
| Tension d'alimentation nominale | 4,5 - 5 V, typ. 110 mA, connecteur mini-USB-B | 4,5 - 5 V, typ. 210mA, connecteur mini-USB-B | 4,5 - 5 V, typ. 110 mA, connecteur mini-USB-B | 4,5 - 5 V, typ. 210mA, connecteur mini-USB-B |
| Tension maximale d’alimentation | 5,5 V | 5,5 V | 5,5 V | 5,5 V |
| Connectivité | SMA-femelle | SMA-femelle | SMA-femelle | SMA-femelle |
| Impédance | Entrée 50 Ω, sortie 50 Ω | Entrée 50 Ω, sortie 50 Ω | Entrée 50 Ω, sortie 50 Ω | Entrée 50 Ω, sortie 50 Ω |
| Prix |
Accessoires
L’ensemble Tekbox TBWADA est livré avec :
- x4 câbles SMA-mâle à SMA-mâle (25 cm)
- x4 câbles SMA-mâle à N-mâle (75 cm)
- x4 adaptateurs coaxiales SMA-femelle à N-mâle
- 4x fonctions de mesure
- 4x câbles USB
Avantages et inconvénients
- Ensemble complet d'amplificateurs
- Conforme à la pré-conformité CEM
- Considérablement moins cher que l'achat individuel de tous les amplificateurs
