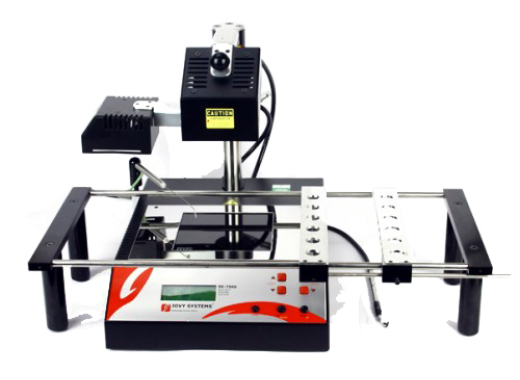

Station Jovy Re-7550 de réusinage des BGA (matrices de billes) à infrarouge

En bref

La station Jovy Re-7550 a été spécialement développée pour le réusinage des BGA (matrices de billes) sur les circuits imprimés jusqu'à 200x200 mm. Ce modèle est particulièrement populaire pour la réparation des téléphones. Équipé d'émetteurs infrarouges à ondes moyennes, ce modèle fait usage des techniques les plus modernes, ce qui permet de réusiner des puces soudées sans plomb.

La qualité à un prix abordable

Cette phrase décrit parfaitement les produits de la marque Jovy Systems. Bien que ce produit soit assemblé en Chine, le niveau de qualité de la fabrication et de la finition est particulièrement élevé. Les éléments chauffants sont produits en Allemagne. Grâce à des prix avantageux, les techniques de soudage à infrarouge professionnelles sont désormais également intéressantes pour les petites entreprises. Les systèmes Ersa ou Weller sont beaucoup plus coûteux.

Fonctionnement

Parce que des images sont toujours plus explicites que de longues phrases, nous avons sélectionné quelques courtes vidéos :

1. Présentation générale
2. iPhone® IC (1)
3. iPhone® IC (2)
4. Connecteur de charge d'un téléphone
5. Différence par rapport au modèle précédent (Re-7500)

Possibilités

La station Jovy Re-7550 de réusinage des BGA (matrices de billes) à infrarouge vous permet de :

• Réusiner les composants suivants : SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA, µBGA etc.
• Réusiner des raccords au plomb et sans plomb
• Chauffer les composants ciblés sans endommager les composants connexes
• Choisir ou créer soi-même des profils de soudage, réglés localement et précisément grâce à un thermocouple fourni
• Saisir les composants à l'aide de l'outil de préhension par aspiration fourni
• Suivre le processus en temps réel sur ordinateur

Spécifications

Logiciel

Grâce à la connexion USB, l'évolution de la température peut être suivie en temps réel sur PC, puis sauvegardée et imprimée. L'appareil fonctionne toutefois également de manière autonome.
Les profils et les réglages peuvent être modifiés par le biais du PC. Cela est également possible sur l'appareil lui-même.

Éléments fournis

• Station Jovy Systems RE-7550
• Table XY
• Trois plaquettes d'obturation permettant de réduire la taille de la sortie à infrarouge
• Outil de préhension avec têtes aspirantes
• Bande adhésive en aluminium (quantité nécessaire au départ)
• Cordon d'alimentation
• Câble USB
• Fusible supplémentaire
• Clé Allen
• Manuel d'utilisation

Achat en option

• Kit de caméra de surveillance du processus Jovy Systems JV-PMC
• Kit de rebillage pour BGA (matrices de billes) avec pochoirs

Téléchargements

Re-7550 manual

(2.05 MB)

Télécharger
