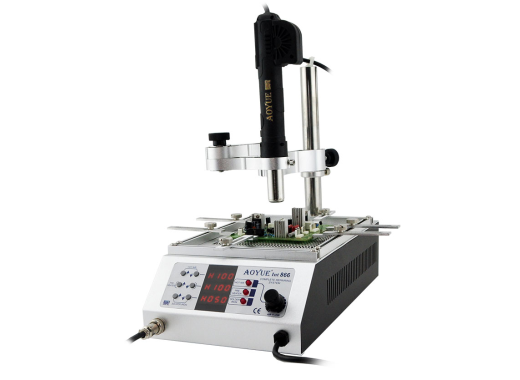

Station de réusinage à air chaud Aoyue 866

L'Aoyue 866 est un système tout-en-un associant les fonctionnalités d'une station à air chaud, d'un dispositif de préchauffage et d'un fer à souder. Grâce à ses propriétés antistatiques, la station 866 permet d'éviter les situations dangereuses. La station 866 dispose d'un temporisateur de mise en veille pouvant être paramétré de 1 - 30 minutes. Ce dernier active automatiquement le mode de veille de tous les éléments chauffants afin d'en allonger la durée de vie et d'économiser de l'énergie.

Station de soudage

Le fer à souder dispose d'une puissance de 60 watts, ce qui permet une montée en température rapide de la panne. Les boutons-poussoirs de l'appareil permettent de régler facilement la température souhaitée sur l'écran numérique, entre 100 et 480 °C. Des pannes de diverses formes sont disponibles pour le fer à souder. Un fer à souder de rechange peut être trouvé ici.

Dispositif de préchauffage

Le dispositif de préchauffage de l'Aoyue 866 au quartz infrarouge dispose d'une puissance de 400 watts. Il chauffe rapidement et permet un réglage en continu, à une température comprise entre 100 et 480 °C, grâce aux boutons-poussoirs correspondants. Le chauffage est uniforme sur l'ensemble de la surface, ce qui permet d'obtenir un résultat fiable.

Station à air chaud

Une station à air chaud d'une puissance de 400 watts constitue la troisième fonctionnalité de la station 866. Elle peut également être facilement réglée entre 100 et 480 °C et dispose d'un bouton rotatif permettant d'ajuster la vitesse du débit d'air. La buse peut être changée afin que chaque composant reçoive la quantité d'air appropriée.
Lorsque le dispositif à air chaud est désactivé, un système de refroidissement lui permet de refroidir rapidement. De l'air froid est insufflé le long de l'élément chauffant afin de le refroidir. Ceci permet d'allonger la durée de vie de l'appareil.

Un support pour circuits imprimés est fixé au-dessus du dispositif de préchauffage. Les circuits imprimés peuvent y être facilement maintenus. Les plaques n'étant pas carrées peuvent également y être fixées facilement, pour les travaux de soudage.

Pour obtenir des buses supplémentaires, consultez la page Pannes . Des buses de diverses tailles, compatibles notamment aux dispositifs SOP, PLCC et QFP, sont présentées sur cette page.

Spécifications

Pour plus d'informations, consultez le manuel d'utilisation ici.

Accessoires

L'Aoyue 866 est fournie avec :

• Fer à souder avec 10 embouts
• Poignée de dispositif à air chaud avec 4 buses
• Support pour fer à souder avec une éponge et un bac de nettoyage
• Stylo de préhension par aspiration
• Outil d'extraction de circuit intégré
• Mallette à outils Aoyue

Téléchargements

Aoyue 866 manual

(403.6 KB)

Télécharger
