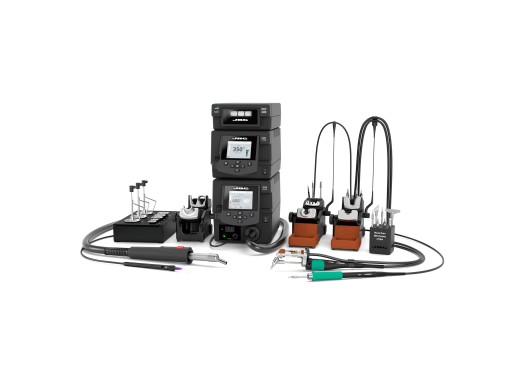

Station de (des)soudage JBC RMSD-2QB

La JBC RMSD-2QB est une station tout-en-un destinée au soudage et à la reprise, y compris à l'aide d'air chaud. Cet ensemble comprend une pompe à vide, une station de soudage, une station à air chaud, ainsi que les poignées et supports correspondants.

Soudage

La station de contrôle DDE fournit des connexions pour deux outils de soudure qui peuvent être utilisés en même temps. Une large gamme d'outils de soudage et de dessoudage de la série modulaire JBC peut être connectée à cette station de soudage. Cet ensemble comprend le fer à souder T245.

Le grand écran couleur TFT de 2,8 pouces facilite l'installation et la gestion des températures. En outre, cette station de soudage offre des graphiques détaillés en temps réel affichant les données relatives à la température et à la puissance. La DDE comprend également un menu complet dans lequel divers paramètres utilisateur sont facilement réglables et peuvent même être assignés à des outils spécifiques. L'unité de contrôle est dotée d'un port USB-A pour les mises à jour du micrologiciel et d'un port USB-B pour les communications avec le PC. L'appareil est également équipé d'un connecteur FAE pour la commande à distance ou le raccordement d'un extracteur de fumées FAE.

Enregistrement

La station de contrôle crée des graphiques en temps réel qui affichent la température et la puissance. Ces graphiques peuvent être facilement stockés sur une clé USB située à l'avant de la station. À l'arrière de la station de contrôle, un second port USB permet de connecter la station à un ordinateur.

Dessoudage

Le MSE-B est le module de dessoudage électrique qui fournit le vide nécessaire. Il offre une capacité d'aspiration de 35 SLPM. Elle sera connectée à la station de soudage DDE et à un fer à dessouder coudé DT530. Cet outil est idéal pour dessouder les composants à trous traversants. La panne du fer à dessouder ne doit être changée que lorsqu'elle est chaude. Un outil permettant de remplacer la panne chaude en toute sécurité est inclus.

Air chaud

Le kit comprend la station à air chaud JTSE pour contrôler la tâche de reprise à l'aide de profils de température et de débit d'air. Le système à air chaud comprend un support, une cartouche SCH et un support des pannes, un ensemble de tuyaux de chauffage, une poignée T260 et un magasin ESHT avec des protecteurs et des extracteurs.

Supports

Cette station de soudage comprend des supports et des supports pour chaque outil. Ces supports sont dotés de fonctions intelligentes, telles que la coupure automatique de l'alimentation du fer lorsqu'il est placé dans le support, ce qui prolonge considérablement la durée de vie de la panne. En outre, ils comprennent des systèmes de remplacement sûrs des pannes chaudes, ce qui évite d'avoir à attendre que la panne refroidisse avant de la remplacer.

Pannes de (dé)soudure supplémentaires

Aucune cartouche de soudure pour le fer à souder n'est fournie avec la station de soudage. Cependant, l'un des avantages des systèmes JBC est la grande variété de formes de pannes disponibles qui conviennent à pratiquement toutes les applications (voir le bouton bleu ci-dessous). Ces cartouches sont dotées d'éléments chauffants intégrés pour une montée en température plus rapide et un meilleur transfert thermique.

Aucune buse supplémentaire n'est incluse pour le dessoudage, mais plusieurs buses compatibles sont disponibles, à partir d'un diamètre de 0,6 mm (veuillez cliquer sur le deuxième bouton bleu ci-dessous).

Cet ensemble fait partie de la ligne modulaire JBC. Vous recherchez des kits pour différentes applications ? Vous pouvez visiter la page JBC Modular Line pour en savoir plus sur la ligne modulaire.

La garantie par défaut de 2 ans peut être étendue à 3 ans en enregistrant votre appareil.

Spécifications

Accessoires

La station de reprise JBC RMSD-2QB à 2 outils comprend :

• x1 Unité de contrôle DDE 2-Tool (230 V)
• x1 Unité de contrôle de l'air chaud de puissance JTSE
• x1 Module de dessoudage électrique MSE-B
• x1 Fer T245
• x1 Fer à dessouder coudé DT530
• x1 Buse de dessoudage (1,0 mm) D530003
• x1 Jeu de tuyaux de chauffage JTT
• x1 Support ADS pour T210/T245
• x1 Support DTS pour DT530
• x1 Support JTS pour JTT
• x1 Cartouche et support des pannes SCH
• x1 Chargeur ESHT avec protestations et extracteurs
• x1 Poignée T260 pick & place
• x1 Thermocouple type K PH218
