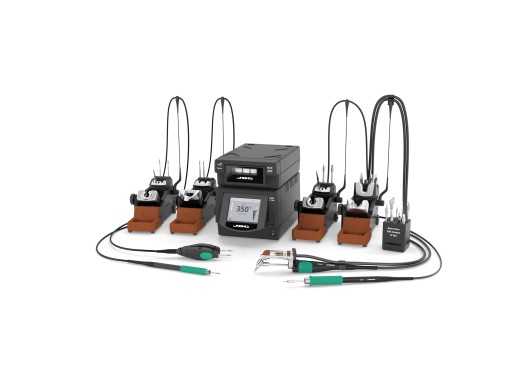

Station de (des)soudage JBC DMPSD-2QB

La JBC DMPSD-2QB est une station de soudage tout-en-un pour les travaux de soudure et de reprise. Ce kit contient une pompe à vide, une station de soudage et les poignées et supports correspondants.

Soudage

La station de contrôle DME fournit des connexions pour quatre outils de soudure qui peuvent être utilisés en même temps. Une large gamme d'outils de soudage et de dessoudage de la série modulaire JBC peut être connectée à cette station de soudage. Cet ensemble comprend les microbrucelles réglables AM210, la poignée de précision T210 et le fer à repasser T245.

Le grand écran couleur TFT de 2,8 pouces facilite l'installation et la gestion des températures. En outre, cette station de soudage offre des graphiques détaillés en temps réel affichant les données relatives à la température et à la puissance. Le DME comprend également un menu complet dans lequel divers paramètres utilisateur sont facilement réglables et peuvent même être assignés à des outils spécifiques. L'unité de contrôle est dotée d'un port USB-A pour les mises à jour du micrologiciel et d'un port USB-B pour les communications avec le PC. L'appareil est également équipé d'un connecteur FAE pour la commande à distance ou le raccordement d'un extracteur de fumées FAE.

Dessoudage

Le MSE-B est le module de dessoudage électrique qui fournit le vide nécessaire. Il offre une capacité d'aspiration de 35 SLPM. Celui-ci sera connecté à la station DME à un fer à dessouder DT530. Cet outil est idéal pour dessouder les composants à trous traversants. La panne du fer à dessouder ne doit être changée que lorsqu'elle est chaude. Un outil permettant de remplacer la panne chaude en toute sécurité est inclus.

Supports

Cette station de soudage comprend des supports et des supports pour chaque outil. Ces supports sont dotés de fonctions intelligentes, telles que la coupure automatique de l'alimentation du fer lorsqu'il est placé dans le support, ce qui prolonge considérablement la durée de vie de la panne. En outre, ils comprennent des systèmes de remplacement sûrs des pannes chaudes, ce qui évite d'avoir à attendre que la panne refroidisse avant de la remplacer.

Pannes de (dé)soudure supplémentaires

Aucune cartouche de soudure pour le fer à souder n'est fournie avec la station de soudage. Cependant, l'un des avantages des systèmes JBC est la grande variété de formes de pannes disponibles qui conviennent à pratiquement toutes les applications (voir le bouton bleu ci-dessous). Ces cartouches sont dotées d'éléments chauffants intégrés pour une montée en température plus rapide et un meilleur transfert thermique.

Aucune buse supplémentaire n'est incluse pour le dessoudage, mais plusieurs buses compatibles sont disponibles, à partir d'un diamètre de 0,6 mm (voir le bouton bleu ci-dessous).

Caractéristiques techniques

Accessoires

La station de reprise JBC DMPSD-2QB à 4 outils comprend :

• x1 Unité de commande DME 4 outils (230 V)
• x1 Module de dessoudage électrique MSE-B
• x1 Microbrucelles réglables AM120
• x1 Fer à souder de précision T210
• x1 Fer à souder T245
• x1 Fer à dessouder angulaire DT530
• x1 Buse de dessoudage D530003 (1,0 mm)
• x2 Support ADS pour T210/T245
• x2 Support AMS pour PA120/AM120
• x1 Support DTS pour DT530
• x1 Support de cartouche SCH
• x1 Pédale P405
