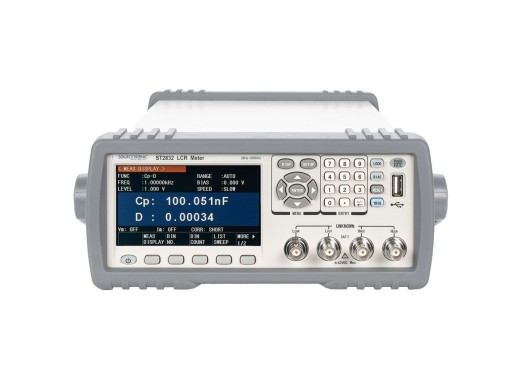

Le testeur ST2832 LCR de Sourcetronic est un instrument de mesure de table qui ne semble pas déplacée sur le lieu de travail moyen.
Cet appareil de mesure peut effectuer des mesures entre 20 Hz et 200 kHz. En outre, la précision de base de cet appareil de mesure est de 0,05% avec une vitesse d'essai de max. 75 fois/s. Cela permet de mesurer facilement et très précisément les valeurs LCR d'un circuit. En outre, ce testeur a également une fonction de signal de test CA à niveau constant et peut être utilisé pour appliquer une tension de polarisation CC.
Le ST2832 peut effectuer de nombreuses mesures différentes, dont les résultats sont clairement affichés sur l'écran de 4,3". En même temps deux mesures différentes peuvent être affichées à l’ écran. De plus, le testeur possède plusieurs interfaces avec lesquelles l'appareil peut être commandé ou lu. Le testeur comporte également un comparateur intégré avec lequel les résultats peuvent être comptés et triés.
Modèles | ST2830 | ST2832 |
---|---|---|
Fréquence de mesure | 50 Hz-100 kHz | 20 Hz-200 kHz |
Signal de test CA (niveau constant) | non |
oui |
Niveau du signal de test CC | 1V CC | 50 mV-2 V CC |
Tension de polarisation CC | non |
oui (0-5 V) |
Prix |
Champs de paramètres de mesure | |
CCR, R, X, |Z| | 0.00001Ω - 99.9999MΩ |
G, B, |Y| | 0.00001nS - 99.9999S |
L | 0.00001µH - 9.9999kH |
C | 0.00001pF - 9.99999F |
Q | 0,0001 - 99999 |
D | 0,00001 - 9,99999 |
θ DEG (RAD) | -179,999° - 179,999° (-3,14159° - 3,14159°) |
Spécifications restantes | |
Chiffres | 6 |
Fréquence des tests | 50 Hz - 100 kHz |
Précision | 0,05% |
Signal de test | 10 mV - 2 Vrms 100 μA - 20 mArms |
Résolution | 10 mV/0,1 mA |
Écran | TFT LCD écran 4,3" |
Interfaces | RS232, hôte USB, dispositif USB, Handler |
Dimensions | 235 x 105 x 360 mm |
Poids | 3,6 kg |
L’appareil de mesure Sourcetronic ST283 LCR est livré en standard avec :
Manual Sourcetronic ST283X |
(1.7 MB) | Download |
