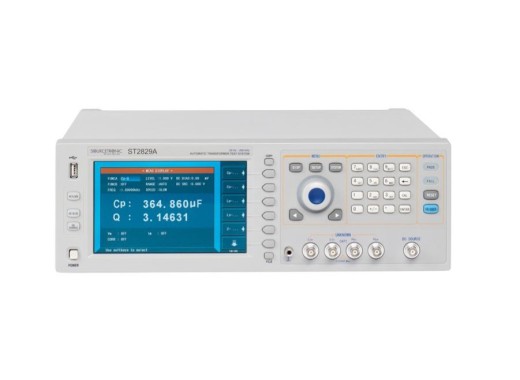

Le testeur LCR de précision de Sourcetronic ST2829A est un appareil de mesure de table très complet. Cet appareil de mesure peut effectuer des mesures entre 20 Hz et 300 kHz. En outre, la précision de base de cet appareil de mesure est de 0,05 %, ce qui signifie que les valeurs LCR peuvent être mesurées avec une grande précision. Le ST2829A possède une source interne de biais CC, une source de tension CC indépendante et une fonction de balayage de liste en 150 points. Il est également possible de scanner et d'analyser graphiquement en fonction de la fréquence, du niveau de courant alternatif et du biais de courant continu.
L’appareil de mesure LCR affiche clairement les résultats mesurés sur l'écran LCD TFT de 7 pouces. Deux mesures peuvent être affichées en même temps, ce qui rend l’appareil de mesure facile à utiliser. En outre, l'appareil de mesure possède plusieurs interfaces, une fonction d'étalonnage et un comparateur intégré avec lequel les résultats peuvent être comptés et triés.
Aperçu du modèle
| Modèle | ST2829A | ST2829C
|
|---|
| Bande passante |
20 Hz - 300 kHz |
20 Hz - 1 MHz |
| Prix |
4188
TTC :
4 188,00 €
HT :
3 490,00 €
|
6828
TTC :
6 828,00 €
HT :
5 690,00 €
|
Spécifications
| Champs de paramètres de mesure |
|
| |Z|, R, X, DCR |
0,00001 Ω - 99,9999 MΩ |
| |Y|,G, B |
0,00001 nS - 99,9999 S |
| C |
0,00001 pF - 9,99999 F |
| L |
0,00001 µ - 9,9999 kH |
| D |
0,00001 - 9,99999 |
| Q |
0,0001 - 99999 |
| θ(DEG) |
-179,999° - 179,999° |
| θ(RAD) |
-π - π |
| Δ% |
-999,999 % - 999,999 % |
| Spécifications restantes |
|
| Précision |
0,05 % |
| Signal de test |
5 mV – 10 Vrms
50 µA – 100 mA |
| Résolution |
1 mHz |
| Modes de fonctionnement |
Auto, rétention |
| Mode de déclenchement |
Interne, externe, manuel, BUS |
| Vitesse des mesures |
9 ms - 187 ms (3 modes) |
| Mémoire interne non-volatile |
100 jeux de fichiers de paramétrage LCRZ, 201 fois les résultats des tests
10 séries d'images GIF
Fichiers de données CSV |
| Écran |
800 x 480 écran TFT LCD |
| Interfaces |
USB, RS232, I/O Handler, DCI, GPIB / LAN-LXI (option*) |
| Dimensions |
400 x 132 x 385 mm |
| Poids |
13 kg |
**Il est possible d'équiper le ST2827A avec une interface GPIB / LAN-LXI moyennant un coût supplémentaire. Si cela vous intéresse, veuillez nous contacter !
Accessoires
L’appareil de mesure LCR ST2829A de Sourcetronic sera livré avec :
- Cordons de mesure Kelvin-Terminal ST26011A
- Dispositif de test à 4 bornes ST26048
- Plaque de court-métrage dorée ST26010
- Câble d'alimentation
- Certificat d'étalonnage en usine
