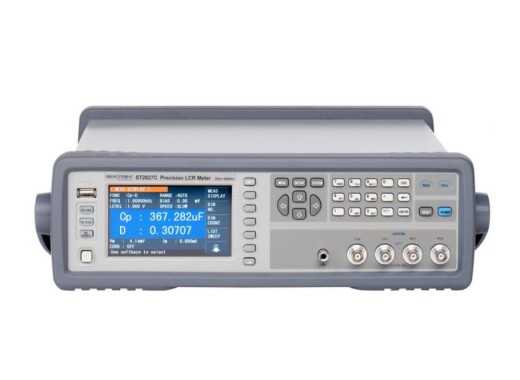

Appareil de mesure à précision LCR ST2827C de Sourcetronic

Le testeur LCR de précision de Sourcetronic ST2827C est un appareil de mesure de table très complet. Cet appareil de mesure peut effectuer des mesures entre 20 Hz et 1 MHz. En outre, la précision de base de cet appareil de mesure est de 0,05 %, ce qui signifie que les valeurs LCR peuvent être mesurées avec une grande précision. Le ST2827C possède une source de biais interne en courant continu, une fonction de test des paramètres du transformateur, une fonction de balayage de liste et, permet de sélectionner la résistance (30 Ω / 50 Ω / 100 Ω).

L’appareil de mesure LCR affiche clairement les résultats mesurés sur l'écran LCD TFT en couleur de 7 pouces. Deux mesures peuvent être affichées en même temps, ce qui rend l’appareil de mesure facile à utiliser. En outre, l'appareil de mesure possède plusieurs interfaces, une fonction d'étalonnage et un comparateur intégré avec lequel les résultats peuvent être comptés et triés.

Aperçu du modèle

Modèle	ST2827A	ST2827C
Bande passante	20 Hz - 300 kHz	20 Hz - 1 MHz
Prix	3228 TTC : 3 228,00 € HT : 2 690,00 €	6348 TTC : 6 348,00 € HT : 5 290,00 €

Spécifications

Champs de paramètres de mesure
|Z|, R, X, DCR	0,00001 Ω - 99,9999 MΩ
|Y|,G, B	0,00001 nS - 99,9999 S
C	0,00001 pF - 9,99999 F
L	0,00001 µH - 9,9999 kH
D	0,00001 - 9,99999
Q	0,0001 - 99999
θ(DEG)	-179,999° - 179,999°
θ(RAD)	-π - π
Δ%	-999,999 % - 999,999 %

Spécifications restantes
Précision	0,05 %
Signal de test	10 mV - 2 Vrms 100 µA - 20 mA
Résolution	10 mHz
Test des paramètres du transformateur	DCR1, DCR2, M, N, 1/N, Phase, La, Lb, Lk, C, test de balance
Mode de fonctionnement	Auto, rétention
Mode de déclenchement	Interne, externe, manuel, BUS
Vitesse des mesures	13 ms - 187 ms (3 modes de vitesse)
Mémoire interne non-volatile	Jeux de 100 fichiers de paramétrage LCRZ 201 fois les résultats des tests
Écran	800 x 480 écran couleur TFT LCD (7 pouces)
Interfaces	LAN-LXI, RS232C, I/O Handler, USB, GPIB (en option*)
Dimensions	369 x 108 x 408 mm
Poids	5 kg

*Il est possible d'équiper le ST2827A avec une interface GPIB moyennant un coût supplémentaire. Si cela vous intéresse, veuillez nous contacter !

Accessoires

L’appareil de mesure à précision LCR ST2827C de Sourcetronic sera livré avec :

• Dispositif de test 4 bornes ST26048
• Dispositif de test 4 bornes ST26047
• Cordons de mesure Kelvin 4 bornes ST26011B
• Plaque de court-métrage dorée ST26010
• Dispositif des tests du transformateur ST26038
• Câble d'alimentation
• Certificat d'étalonnage en usine
