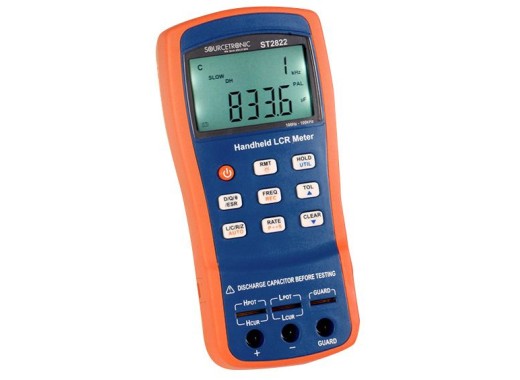

Le testeur LCR ST2822E de Sourcetronic est un testeur portable qui se rapproche d'un testeur de table en termes de performances. Il dispose entre autres d'un grand nombre de paramètres de test, d'une comparaison de tolérance à 4 niveaux, d'une fonction LCR intelligente, d'une impédance de sortie constante, d'une précision de base de 0,25 %, d'une rétention de données et d'un enregistrement min/max/moy.
Les mesures sont effectuées jusqu'à 40 000 points avec une résolution de facteur de dissipation de 0,0001 qui garantit une grande précision. En outre, ce testeur peut équivaloir à des mesures de circuit et dispose d'une correction de court-circuit/ouverture de connexion.
Le ST2822E possède une fonction qui reconnaît automatiquement le type de composant mesuré. Ce testeur peut donc être utilisé par un utilisateur moins expert.
La faible dissipation de ce testeur lui permet d'être utilisé jusqu'à 16 heures sur une charge de batterie. En outre, ce testeur peut également être commandé par une interface mini-USB avec un PC.
Aperçu du modèle
Ce testeur fait partie de la série ST2822. Les testeurs de cette série diffèrent les uns des autres en termes de paramètres de mesure, de fréquence de mesure, de précision de base et de niveau de tension de mesure.
| Modèle | ST2822A
| ST2282E |
|---|
| Paramètres des tests |
Primaire : L, C, R, Z
Secondaire : D, Q, θ, ESR |
Primaire : L, C, R, Z, DCR
Secondaire : D, Q, θ, ESR |
| Fréquence de mesure |
100/120 Hz, 1/10 kHz |
100/120 Hz, 1/10/100 kHz |
| Précision de base |
0,25% |
0,1% |
| Niveau de tension du test |
0,6 Vrms |
0,3, 0,6, 1 Vrms |
Spécifications de mesure
| Gamme de mesure L | 0.00µH - 1000.0H |
| Gamme de mesure C | 0.00pF - 20.000mF |
| Gamme de mesure Z/R | 0,0000 Ω- 10,000 MΩ |
| Gamme de mesure DCR | 0,0000 Ω- 20,000 MΩ |
| Gamme de mesure ESR | 0,0000 Ω- 999,9 Ω |
| Gamme de mesure D | 0,0000 - 9,999 |
| Gamme de mesure Q | 0,0000 - 9999 |
| Gamme de mesure θ | 0,00°- ±180,0° |
Spécifications générales
| Chiffres | 40,000 |
| Impédance de sortie | 100 Ω |
| Fréquence de mesure (fonction) | 4 mesures/s (rapide), 1,5 mesures/s (lent), 3 mesures/s (DCR) |
| Interfaces | Mini USB (SCPI) |
| Dimensions | 190 x 90 x 41 mm |
| Poids | 350 g |
Accessoires
Le ST2822E sera livré avec :
- ST26027A Pinces de test Kelvin
- ST26029C Pincette de test SMD
- Câble mini-USB
- ST26004F Cordons de test à pince crocodile (rouge/noir)
- ST26010B Plaque courte
- Software ST2822E
