Sonde Siglent SP6150A
Détails
La sonde passive Siglent SP6150A a une bande passante de 1,5 GHz et un rapport d'atténuation de 10:1, ce qui rend cette sonde adaptée à une large gamme de besoins de mesure. Grâce à la faible capacité (1,8 pF) et à la faible inductance de la connexion à la terre de la SP6150A, la charge placée sur le système reste suffisamment faible pour permettre des mesures de signaux de haute intégrité. La sonde a une résistance d'entrée de 500 Ω et un couplage d'entrée de l'oscilloscope de 50 Ω. La panne de la sonde, plus petite (3,8 mm), offre une meilleure visibilité lors de l'utilisation et, comme il s'agit d'une sonde passive, aucune source d'alimentation externe n'est nécessaire. Les sondes fabriquées par Siglent sont automatiquement reconnues lorsqu'elles sont connectées à un oscilloscope Siglent.
Caractéristiques techniques
| Bande passante de la sonde | > 1,5 GHz |
| Rapport d'atténuation (CC) | 10:1 |
| Résistance d'entrée | 500 Ω |
| Capacité d'entrée | 1,8 pF |
| Couplage d'entrée de l'oscilloscope | 50 Ω |
| Tension d'entrée max | 8,5 V |
| Longueur du câble | 1,3 m |
Accessoires

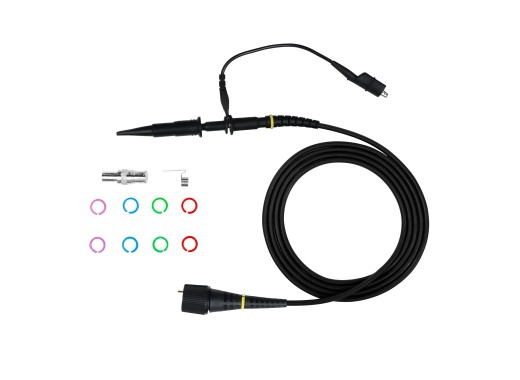

La Siglent SP6150A est livrée avec les accessoires suivants :
- x1 Panne de crochet
- x8 Anneaux de marquage
- x1 Adaptateur BNC
- x1 Fil de terre
- x1x Ressort de mise à la terre
- Bande passante de 1,5 GHz
