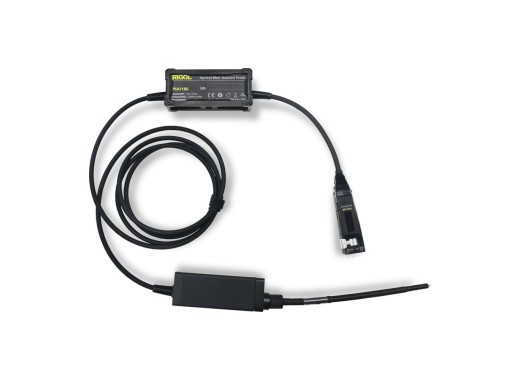

Sonde isolée Rigol PIA1020
Détails
La sonde Rigol PIA1020 est une sonde isolée de Rigol qui permet de mesurer des tensions faibles et élevées, avec une bande passante de 200 MHz et un mode commun pouvant atteindre 85 kVpk. Les sondes sont compatibles avec une gamme sélectionnée d'oscilloscopes Rigol, tels que les séries MSO8000, DHO4000 et MHO/DHO5000. Si vous recherchez une sonde universellement applicable, envisagez les sondes Micsig SigOFIT.
Avec cette sonde, il devient très facile de mesurer les signaux à un FET ou IGBT à 600 V ou même à 1 200 V, ce qui était auparavant presque impossible. Cette sonde est indispensable pour le développement de circuits avec la technologie SiC et GaN, car elle supprime l'oscillation causée par le bruit de mode commun à haute fréquence sans utiliser de composants redondants. En outre, la PIA1020 a une impédance d'entrée très faible de <1pF, un rapport de rejet de mode commun très élevé jusqu'à 180 dB et un CC très précis de 1 %.
Plusieurs embouts atténuateurs sont disponibles pour tester les signaux en mode différentiel avec une atténuation comprise entre ±x10 et ±x1 000. Les options compatibles sont listées ci-dessous.
Aperçu du modèle
| Modèle | PIA1020 | PIA1050 | PIA1100 |
|---|---|---|---|
| Bande passante | 200 MHz | 500 MHz | 1 GHz |
| Temps de montée | ≤1,75 ns | ≤700 ps | ≤450 ps |
| CMRR | CC : 180 dB 200 Mhz : 122 dB |
CC : 180 dB 500 Mhz : 114 dB |
CC : 180 dB 1 Ghz : 108 dB |
| Délai de propagation | 18,5 ns | 17,2 ns | 17,2 ns |
| Tension de sortie | ±1,25 V | ±500 mV | ±500 mV |
| Bruit | ≤2 mVrms à 0 dB ≤400 μVrms à 20 dB |
≤2,4 mVrms à 0 dB ≤420 μVrms à 2 0 dB |
≤2,4 mVrms à 0 dB ≤420 μVrms à 20 dB |
| Panne d'atténuation incluse | x20 | x50 + x2 000 | x50 + x2 000 |
| Prix |
Spécifications
| Précision du gain CC | 1 % |
| Tension en mode commun | 85 kVpk |
| Longueur du câble | 2 m |
| Poids | 2,5 kg |
Atténuation
| Embout atténuateur | Interface | Atténuation | Gamme de tension différentielle | Impédance d'entrée | Prix |
| TIP-MMCX-10X-02 | MMCX | 10X | ± ; 10 V | 3,75 MΩ \ 6 pF | |
| TIP-MMCX-20X-02 | MMCX | 20X | ± ; 20 V | 4,47 MΩ \ 4 pF | |
| TIP-MMCX-500X-02 | MCX | 500X | ± ; 500 V | 20,98 MΩ \ 1 pF | |
| TIP-MMCX-1000X-02 | MCX | 1000X | ± ; 1 000 V | 20,94 MΩ \ 1 pF |
Accessoires
La PIA1020 est livrée par défaut avec :
- x1 Panne d'atténuation TIP-MMCX-20X-02
- x5 Adaptateurs MCX (espacement de 2,54 mm)
- x5 Adaptateurs MCX (espacement de 5,08 mm)
- x1 Câble coaxial MMCX
- x1 Câble coaxial MCX
- x1 Mallette de transport
- x1 Support de sonde
Avantages et inconvénients
- Communication automatique avec l'oscilloscope
- Uniquement pour les oscilloscopes sélectionnés
Téléchargements
| PIA1000 user manual |  (604.88 KB) | Télécharger |
